| Place of Origin: | Guangdong China (Mainland) |
| ब्रांड नाम: | QUAWIN / OEM |
| प्रमाणन: | CE,ROHS |
| Minimum Order Quantity: | 100 Piece/Pieces |
|---|---|
| Packaging Details: | Netural labels,Antistatic bag /white box and standard export carton/customized Netrual packing/Cartoon box with less than 10KGS |
| Delivery Time: | samples within 5 days,15 days for bulk orders |
| Payment Terms: | L/C, D/A,D /P, T/T, Western Union, MoneyGram, Escrow, Paypal |
| Supply Ability: | 500000 Piece/Pieces per Month |
| Rated Power: | 15 Watt | Rated Voltage: | 15VDC |
|---|---|---|---|
| Application: | Led strips, led down lights, led screen, LED Display | IP Rating: | IP67 |
| name: | led waterproof driver | service: | customized |
| हाई लाइट: | निविड़ अंधकार इलेक्ट्रॉनिक एलईडी ड्राइवर,एलईडी पट्टी ड्राइवर |
||

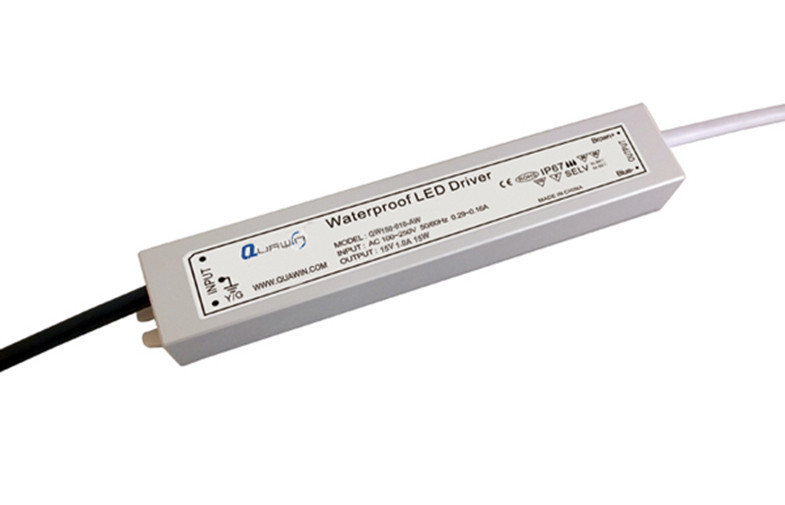

लगातार वोल्टेज 15 वाट निविड़ अंधकार एलईडी ड्राइवर, एलईडी प्रदर्शन चालक सर्किट
त्वरित विस्तार से:
1. उच्च दक्षता 88%
2. कम लागत, उच्च विश्वसनीयता
3. पूर्ण रेंज 90 ~ 264VAC
4. सुरक्षा:
। शार्ट सर्किट
। ओवर लोड
। अधिक वोल्टेज
। ज्यादा तापमान
5. कार्य तापमान: -40 ℃ ~ 70 ℃
6. इनडोर और आउटडोर अनुप्रयोगों के लिए डिजाइन IP67
7. 2 ~ 3 बार (14 घंटे से अधिक के साथ 50 ℃ / -40 ℃ पूरे लोड पर) जलाने में परीक्षण
आवेदन
एलईडी स्ट्रिप्स, परिदृश्य रोशनी, नीचे रोशनी का नेतृत्व किया, इलेक्ट्रॉनिक्स डिस्प्ले स्क्रीन ...... आदि के नेतृत्व में
विवरण पत्र | ||
एम Odel | QW150-010-ओ- (नोट 1) | |
उत्पादन | रेटेड वोल्टेज | 15VDC |
Ouput वर्तमान रेंज | 0 ~ 1.0A | |
मूल्यांकित शक्ति | 15W | |
तरंग और शोर (मैक्स) (नोट 2) | 120mVp-P | |
वोल्टेज सहिष्णुता | ± 3.0% | |
लाइन विनियमन | ± 1% | |
भार विनियमन | ± 1.0% | |
सेट-अप, वृद्धि समय | 1500ms 80ms / 230VAC, 2000ms 80ms / 110VAC | |
पकड़ो-अप समय | 50ms / पूरे लोड पर 230VAC, 25ms / 110VAC पूरे लोड पर | |
इनपुट | वोल्टेज सीमा | 90 ~ 264VAC |
फ़्रिक्वेंसी रेंज क्षमता (नोट 3) | 47 ~ 63 हर्ट्ज | |
85.0% | ||
एसी चालू | 0.22A ~ 0.07A | |
वर्तमान दबाव | 40A / 230VAC, टा में इनपुट पर शीत प्रारंभ: 25 ℃ ठंड शुरू। | |
लीकेज करंट | <230VAC पर 0.5mA, 60 हर्ट्ज इनपुट | |
पी आर otection | वर्तमान संरक्षण | बाद दोषपूर्ण समस्या निकाल दिया जाता है ± 1% (वर्तमान सीमित प्रकार) लगातार वर्तमान सीमा, ठीक हो जाए |
अधिक वोल्टेज | 110% ~ 130% (ओ / पी वोल्टेज, ठीक करने के लिए पर REPOWER बंद) | |
ओवर लोड | 130% से 150% (ओ / पी वोल्टेज, ठीक करने के लिए पर REPOWER बंद) | |
शार्ट सर्किट | हिचकी मोड, स्वत: ही ठीक बाद दोषपूर्ण समस्या निकाल दिया जाता है | |
बिजली से सुरक्षा | गैस मुक्ति ट्यूब का निर्वहन करने के लिए स्वचालित रूप से खुला है, ठीक करने के लिए पर REPOWER | |
ज्यादा तापमान | 85 ℃ ± 10 ℃ (ओ / पी वोल्टेज नीचे रहो, ठीक करने के लिए पर फिर से सत्ता) | |
वातावरण | काम के माहौल (नोट 4) | -40 ℃ ~ 70 ℃ |
कार्य आर्द्रता | 20 ~ 90% आरएच गैर संघनक | |
भंडारण वातावरण और | -45 ℃ ~ 80 ℃ | |
अस्थायी। गुणक | ± 0.05% ℃ (0 ~ 50 ℃) | |
कंपन | 10 ~ 500Hz, 2 जी 10min./1cycle, 60min के लिए अवधि। एक्स, वाई, जेड कुल्हाड़ियों साथ प्रत्येक | |
सुरक्षा और ईएमसी | सुरक्षा मानकों | एन 61347-1, EN61347-2-13, IP67, ROHS टेस्ट, डिजाइन UL8750 करने के लिए देखें |
वोल्टेज प्रतिरोधकता | मैं / पीओ / पी: 3KVAC, आईपी FG: 1.5KVac, ओपी-FG: 500VAC | |
अलगाव प्रतिरोध | मैं / पीओ / पी आई पी-FG ओपी-FG: 100 मीटर ओम / 500VDC / 25 ℃ / 70% आरएच | |
ईएमसी उत्सर्जन | EN55015 करने के अनुपालन: 2007, EN61547: 1995 + A1: 2000; EN61000-3-2: 2006; | |
ईएमसी प्रतिरक्षण | EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11 करने के अनुपालन | |
अन्य लोग | जीवन काल (नोट 5) | ≥50000Hrs (25 ~ 30 ℃) |
नहीं लोड बिजली की खपत | ≤1.0W | |
MTBF (नोट 6) | 250K बजे मिनट, लाख HDBK-217F (25 ℃) | |
आयाम (नोट 7) | 174 * 30 * 20mm (एल * डब्ल्यू एच) | |
पैकिंग (नोट 8) | 50pcs / गत्ते का डिब्बा | |
वजन | 0.20Kg / पीसी / 50pcs / CTN | |
टिप्पणियाँ | सभी पैरामीटर सामान्य तापमान (25 ~ 28 ℃) में मापा जाता है | |
1. रेटेड वोल्टेज जैसे 18V / 27V ... अनुकूलित किया जा सकता अनुकूलित किया जा सकता, | ||
2. तरंग और शोर एक 12 "मुड़ जोड़ी तार एक 0.1 यूएफ और साथ समाप्त उपयोग करके बैंडविड्थ की 20KHz पर मापा जाता है | ||
3. दक्षता अधिकतम उत्पादन वोल्टेज पर मापा जाता है, और 230VAC पूरा भार के साथ, 110VAC साथ दक्षता यदि | ||
4. इस श्रृंखला में काम कर सकते हैं -45 ~ (पूरे लोड पर) -50 ℃, अगर ज़रूरत संबंधित पैरामीटर हमसे संपर्क करें। | ||
5. इस 120VAC पर मापा जाता है, 80% ~ 85% के बारे में + 25 ℃ ~ 30 ℃ पर्यावरण तापमान के साथ लोड, + 55 ℃ या तो साथ बाहरी आवास तापमान। | ||
6. इस 120VAC पर मापा जाता है, 80% ~ 85% के बारे में + 25 ℃ ~ 30 ℃ पर्यावरण तापमान के साथ लोड, + 55 ℃ या तो साथ बाहरी आवास तापमान। | ||
7. अधिक जानकारी निम्न यांत्रिक मसौदा देखें। | ||
8. 18pcs पैकिंग विधि निविड़ अंधकार कनेक्टर के साथ एलईडी चालकों के लिए उपयुक्त नहीं है | ||
मैकेनिकल विशिष्टता
खंड आरेख

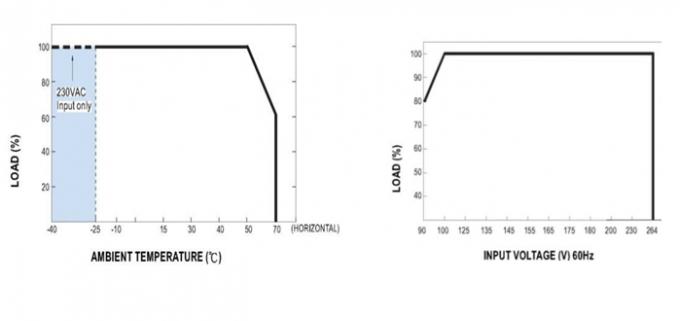

स्थानीय कर से मुक्ति की अवस्था स्थिर विशेषताओं

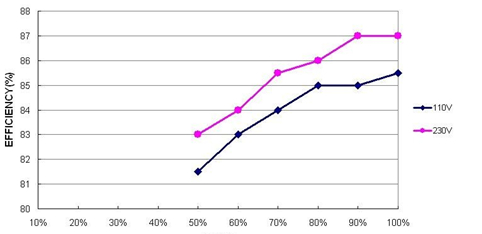

क्षमता और लोड (24V) (110VAC / 230VAC)
