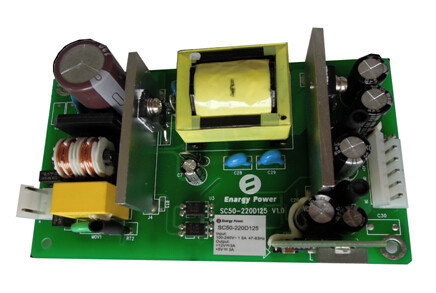

एसी-डीसी बिजली की आपूर्ति 50W आउटपुट 12V5V SC50-220D125
प्रमुख विशेषताऐं
एसी इनपुट रेंज: 90 ~ 264VAC
दोहरी आउटपुट: 12V / 3.0A, 5V / 3.0A
उच्च दक्षता: 85%
लाइन विनियमन: ≤ ± 2%
लोड विनियमन: ≤ ± 2%
शॉर्ट सर्किट सुरक्षा
वर्तमान संरक्षण पर आउटपुट
वोल्टेज संरक्षण से अधिक उत्पादन
प्राकृतिक शांत
RoHS कॉम्प्लाइंट
UL94V 0 लौ मंद रेटिंग
उत्पाद विवरण
यह एसी-डीसी कनवर्टर उपयोग उन्नत पावर प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।
इलेक्ट्रिक लक्षण
इनपुट विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
रेटेड इनपुट वोल्टेज | 100 | 220 | 240 | Vac | |
एसी इनपुट वोल्टेज रेंज | 90 | 264 | Vac | ||
रेटेड एसी इनपुट आवृत्ति | 50/60 | हर्ट्ज | |||
एसी इनपुट आवृत्ति रेंज | 47 | 63 | हर्ट्ज | ||
मैक्स। आगत बहाव | 1.5 | ए | मि। इनपुट वोल्टेज, पूरा भार | ||
इनपुट वर्तमान दबाव | 60 | ए | 240VAC, 25 ℃, पहले शुरू | ||
दक्षता | 85 | % | 220VAC, पूरा भार |
उत्पादन विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ | |
उत्पादन में वोल्टेज रेंज | 5V | 4.90 | 5.00 | 5.10 | ग्राम रक्षा समिति | |
12 वी | 11.76 | 12.00 | 12.24 | ग्राम रक्षा समिति | ||
आउटपुट वर्तमान सीमा | 5V | 0 | 3.0 | ए | ||
12 वी | 0 | 3.0 | ए | |||
लाइन विनियमन | ± 2 | % | ||||
भार विनियमन | ± 2 | % | ||||
तरंग और शोर | 5V | 100 | एम वी | रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ | ||
12 वी | 150 | एम वी | रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ | |||
गतिशील प्रतिक्रिया | विचलन | ± 5 | % | 50% Iout मैक्स, 0.1A / हमें करने के लिए 50% से 25% Iout मैक्स, 50% से 75% से 25% | ||
निपटान समय | 400 | uS | 1% Vout Nom भीतर करने के लिए। | |||
बारी-ऑन वृद्धि समय | 50 | सुश्री | पूरा लोड, 10% ~ 90% Vout | |||
आउटपुट वोल्टेज overshoot | ± 5 | % | ||||
आउटपुट समाई | 2200 | μF | ||||
संरक्षण के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
वोल्टेज संरक्षण से अधिक उत्पादन | 13 | 16 | ग्राम रक्षा समिति | बंद कुंडी | |
लोड संरक्षण से अधिक उत्पादन | 5.0 | 7.0 | ए | हिचकी | |
शॉर्ट सर्किट सुरक्षा | 10 | mΩ | हिचकी |
सामान्य विशेषताएँ
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
MTBF | 250 | KHrs | रेटेड इनपुट, पूरा भार, 25 ℃ | ||
वजन | 180 | जी |
पर्यावरण विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
परिचालन तापमान | 0 | 70 | ℃ | ||
भंडारण तापमान | -20 | 85 | ℃ | ||
सापेक्षिक आर्द्रता | 20 | 90 | % आरएच | ||
संग्रहण आर्द्रता | 10 | 95 | % आरएच | ||
ऊंचाई | 3000 | मीटर |
सुरक्षा विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ | |
अलगाव वोल्टेज | उत्पादन के लिए इनपुट | 4000 | Vac | 10mA / 1min, कोई arcing और टूटने | ||
जमीन के लिए इनपुट | 1500 | Vac | ||||
जमीन के लिए आउटपुट | 500 | Vac | 10mA / 1min, कोई arcing और टूटने | |||
अलगाव प्रतिरोध | उत्पादन के लिए इनपुट | 10 | MΩ | 500VDC / 1min, सामान्य वायुमंडलीय दबाव, 90% आर्द्रता | ||
ईएमसी लक्षण
मद | मानक | शर्तेँ | टिप्पणियाँ | |
सीई | EN55011 IEC60601-1-2 | कक्षा बी | दर्रा प्रणाली का परीक्षण | |
आरई | EN55011 IEC60601-1-2 | कक्षा बी | दर्रा प्रणाली का परीक्षण | |
लयबद्ध | EN61000-3-2 | कक्षा एक उपकरणों की आवश्यकताओं | मानदंड बी | |
वोल्टेज में उतार-चढ़ाव और झिलमिलाहट | EN61000-3-3 | कक्षा एक उपकरणों की आवश्यकताओं | मानदंड बी | |
रेला | EN61000-4-5 | 1KV ± अंतर मोड, 2KV ± आम मोड | मानदंड बी | |
डुबोना | EN61000-4-11 EN55024 | 0% केन्द्र शासित प्रदेशों, 10ms वोल्टेज डुबकी | मानदंड बी, चरण 0 पर परीक्षण, 90, 180 और 270 | |
40% केन्द्र शासित प्रदेशों, 20ms वोल्टेज डुबकी | ||||
70% केन्द्र शासित प्रदेशों, 50ms वोल्टेज डुबकी | ||||
ईएसडी | हवा मुक्ति | EN61000-4-2 | ± 8KV | मानदंड बी |
संपर्क निर्वहन | EN61000-4-2 | ± 4KV | मानदंड बी | |
टिप्पणियाँ:
मानदंड ए: के दौरान और परीक्षण के बाद सामान्य प्रदर्शन।
मानदंड बी: कम वोल्टेज संरक्षण या रीसेट अनुमति नहीं है। अस्थाई उत्पादन में वोल्टेज में उतार-चढ़ाव के बाद गड़बड़ी रहता रहता है, और जिसमें से EUT स्वचालित रूप से अपने सामान्य प्रदर्शन ठीक हो जाए। प्रणाली का परीक्षण के दौरान उत्पादन में वोल्टेज में उतार-चढ़ाव या रीसेट भी अनुमति नहीं है।
मानदंड सी: उत्पादन के अस्थायी नुकसान अनुमति दी है, लेकिन हार्डवेयर क्षतिग्रस्त नहीं किया जा सकता। EUT स्वत: या ऑपरेटर हस्तक्षेप अपने सामान्य प्रदर्शन ठीक हो जाए।
मानदंड आर: उत्पादन जो वसूली योग्य नहीं है की हानि अनुमति दी है। प्राथमिक सुरक्षात्मक घटक (फ्यूज) क्षतिग्रस्त हो सकता है। EUT ठीक हो जाए अपने सामान्य प्रदर्शन के बाद क्षतिग्रस्त घटक जगह।
शारीरिक सूचना
यांत्रिक रूपरेखा
लंबाई चौड़ाई × × ऊँचाइ: 127.0 × 76.0 × 37.0 (मिमी), 5 × 2.99 × 1.46 (में),
कनेक्टर पदनाम
मद | नहीं। | समारोह |
J1 | 1 | एल इनपुट |
2 | नेकां | |
3 | एन इनपुट | |
जे 3 | 1 | 12 वी Vout + |
2 | 5 वी Vout + | |
3 | 5 वी Vout + | |
4 | Vout- | |
5 | Vout- | |
6 | नेकां |
टिप्पणियाँ:
50 ℃ से अधिक मॉड्यूल के स्थानीय कर से मुक्ति की अवस्था जब परिवेश तापमान
