Place of Origin: | China |
ब्रांड नाम: | Enargy |
Model Number: | SC500-220Q30 |
Minimum Order Quantity: | 1pcs |
---|---|
मूल्य: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
हाई लाइट: | 12V एसी / डीसी बिजली की आपूर्ति |
---|

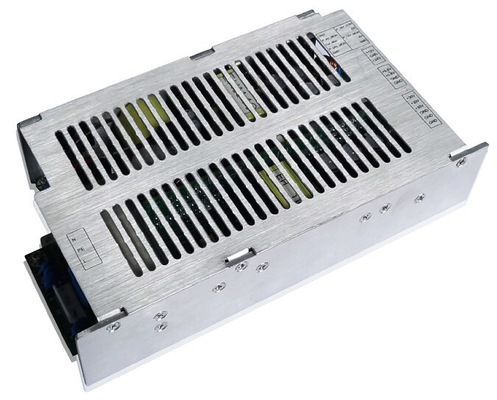

एसी डीसी बिजली की आपूर्ति 500W आउटपुट 30V / 12A, 5.8V / 9 ए, 24 वी / 2.5A, 12 वी / 2.5A SC500-220Q30
प्रमुख विशेषताऐं
इनपुट रेंज: 165 ~ 270Vac
चौगुनी आउटपुट: 30V / 12A, 5.8V / 9 ए, 24 वी / 2.5A, 12 वी / 2.5A
उच्च दक्षता: 87%
लाइन विनियमन: ≤ ± 2%
लोड विनियमन: ≤ ± 2%
शॉर्ट सर्किट सुरक्षा
वर्तमान संरक्षण पर आउटपुट
वोल्टेज संरक्षण से अधिक उत्पादन
वोल्टेज संरक्षण से अधिक इनपुट
वोल्टेज लॉक-आउट के तहत इनपुट
तापमान संरक्षण पर
RoHS कॉम्प्लाइंट
प्राकृतिक शांत
उत्पाद विवरण
यह एसी-डीसी कनवर्टर उपयोग उन्नत पावर प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।
इलेक्ट्रिक लक्षण
इनपुट विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
रेटेड इनपुट वोल्टेज | 220 | Vac | |||
एसी इनपुट वोल्टेज रेंज | 165 | 270 | Vac | ||
एसी इनपुट आवृत्ति रेंज | 47 | 63 | हर्ट्ज | ||
मैक्स। आगत बहाव | 3.5 | ए | मि। इनपुट वोल्टेज, पूरा भार | ||
इनपुट वर्तमान दबाव | 40 | ए | मैक्स। इनपुट वोल्टेज, 25 ℃, पहले शुरू | ||
दक्षता | 85 | 87 | % | रेटेड इनपुट वोल्टेज, रेटेड लोड |
उत्पादन विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ | |
उत्पादन में वोल्टेज रेंज | 30V | 24 | 30 | 31 | ग्राम रक्षा समिति | |
5.8V | 5.6 | 5.8 | 6 | ग्राम रक्षा समिति | ||
24V | 23 | 24 | 25 | ग्राम रक्षा समिति | पर / बंद सक्षम करें | |
12 वी | 1 1 | 12 | 13 | ग्राम रक्षा समिति | पर / बंद सक्षम करें | |
आउटपुट वर्तमान सीमा | 30V | 0 | 9 | 12 | ए | |
5.8V | 0 | 6 | 9 | ए | ||
24V | 0 | 2 | 2.5 | ए | ||
12 वी | 0 | 2 | 2.5 | |||
लाइन विनियमन | ± 2 | % | ||||
भार विनियमन | ± 2 | % | ||||
तापमान विनियमन | ± 0.02 | % / सी | ऑपरेटिंग तापमान रेंज पर | |||
तरंग और शोर | 30V | 400 | एम वी | रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ | ||
5.8V | 116 | एम वी | ||||
24V | 280 | एम वी | ||||
12 वी | 240 | एम वी | ||||
बारी-ऑन वृद्धि समय | 500 | सुश्री | पूरा लोड, 10% ~ 90% Vout | |||
बारी पर देरी समय | 4 | रों | 220VAC, फुल लोड | |||
आउटपुट वोल्टेज overshoot | ± 5 | % |
संरक्षण के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ | ||
वोल्टेज के तहत इनपुट बाहर ताला | बारी-ऑन वोल्टेज दहलीज | 155 | 165 | Vac | |||
बंद वोल्टेज दहलीज | 135 | 145 | Vac | ||||
वोल्टेज संरक्षण से अधिक इनपुट | वोल्टेज की रक्षा | 285 | 305 | Vac | |||
वसूली वोल्टेज | 275 | 295 | Vac | ||||
वोल्टेज संरक्षण से अधिक उत्पादन | 30V | 32 | 35 | ग्राम रक्षा समिति | हिचकी | ||
5.8V | 7.5 | ग्राम रक्षा समिति | हिचकी | ||||
शॉर्ट सर्किट सुरक्षा | 10 | mΩ | हिचकी | ||||
अधिक तापमान संरक्षण | अपने आप ठीक होना | ||||||
इनपुट वोल्टेज डिटेक्टर | 150-290Vac रेखीय परिवर्तन 0.5-3.1Vdc कन्वर्ट करने के लिए | लोड की स्थिति: 30V / 9.5A, 5.8V / 6A, 12 वी / 2A, 24V / 2A | |||||
इनपुट वर्तमान डिटेक्टर | 0-3A रेखीय परिवर्तन 0.5-3.1Vdc कन्वर्ट करने के लिए | ||||||
सामान्य विशेषताएँ
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
MTBF | 100 | KHrs | रेटेड इनपुट, पूरा भार, 25 ℃ | ||
वजन | 1500 | जी |
पर्यावरण विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
परिचालन तापमान | -40 | 75 | ℃ | ||
भंडारण तापमान | -40 | 85 | ℃ | ||
सापेक्षिक आर्द्रता | 10 | 90 | % | ||
संग्रहण आर्द्रता | 10 | 95 | % | ||
ऊंचाई | 4000 | मीटर | |||
वायुमण्डलीय दबाव | 70 | 106 | केपीए |
सुरक्षा विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ | |
अलगाव वोल्टेज | उत्पादन के लिए इनपुट | 1500 | Vac | 5mA / 1min, कोई arcing और टूटने | ||
जमीन के लिए इनपुट | 1500 | Vac | ||||
जमीन के लिए आउटपुट | 500 | ग्राम रक्षा समिति | 5mA / 1min, कोई arcing और टूटने | |||
अलगाव प्रतिरोध | उत्पादन के लिए इनपुट | 10 | MΩ | 500VDC / 1min, सामान्य वायुमंडलीय दबाव, 90% आर्द्रता | ||
लीकेज करंट | जमीन के लिए इनपुट | 3.5 | मा | 264Vac, सामान्य स्थिति |
ईएमसी लक्षण
मद | मानक | शर्तेँ | टिप्पणियाँ |
सीई | EN301489-1-8.4 | कक्षा बी | दर्रा प्रणाली का परीक्षण |
आरई | EN301489-1-8.4 | कक्षा बी | दर्रा प्रणाली का परीक्षण |
लयबद्ध | EN301489-1-8.5 | ||
वोल्टेज में उतार-चढ़ाव और झिलमिलाहट | EN301489-1-8.6 | ||
रेला | EN61000-4-5 | 2KV ± अंतर मोड, 4KV ± आम मोड | मानदंड बी |
डुबोना | EN61000-4-11 EN55024 | 0% केन्द्र शासित प्रदेशों, 10ms वोल्टेज डुबकी | मानदंड बी, चरण 0 पर परीक्षण, 90, 180 और 270 |
40% केन्द्र शासित प्रदेशों, 20ms वोल्टेज डुबकी | |||
70% केन्द्र शासित प्रदेशों, 50ms वोल्टेज डुबकी |
टिप्पणियाँ:
मानदंड ए: के दौरान और परीक्षण के बाद सामान्य प्रदर्शन।
मानदंड बी: कम वोल्टेज संरक्षण या रीसेट अनुमति नहीं है। अस्थाई उत्पादन में वोल्टेज में उतार-चढ़ाव के बाद गड़बड़ी रहता रहता है, और जिसमें से EUT स्वचालित रूप से अपने सामान्य प्रदर्शन ठीक हो जाए। प्रणाली का परीक्षण के दौरान उत्पादन में वोल्टेज में उतार-चढ़ाव या रीसेट भी अनुमति नहीं है।
मानदंड सी: उत्पादन के अस्थायी नुकसान अनुमति दी है, लेकिन हार्डवेयर क्षतिग्रस्त नहीं किया जा सकता। EUT स्वत: या ऑपरेटर हस्तक्षेप अपने सामान्य प्रदर्शन ठीक हो जाए।
मानदंड आर: उत्पादन जो वसूली योग्य नहीं है की हानि अनुमति दी है। प्राथमिक सुरक्षात्मक घटक (फ्यूज) क्षतिग्रस्त हो सकता है। EUT ठीक हो जाए अपने सामान्य प्रदर्शन के बाद क्षतिग्रस्त घटक जगह।
पर्यावरण योग्यता
पैरामीटर | टिप्पणियाँ |
कंपन | फ्रीक्वेंसी रेंज: 5-20Hz, + 3dB / ओटीसी; 20-80Hz, 0.04g2 / हर्ट्ज; 80-500Hz, -3 / ओ.टी. सी; XYZ कुल्हाड़ियों, 30min / धुरी |
यांत्रिक झटका | आधा साइन लहर, 300 मीटर / s2,11ms, ± एक्स, ± वाई, जेड ±, 6tims / दिशा |
तापमान साइकिल | -40 डिग्री सेल्सियस से 55 डिग्री सेल्सियस के लिए, रैंप 1 डिग्री सेल्सियस / मिनट।, 6 चक्र |
पावर / थर्मल सायक्लिंग | विन = मिनट अधिकतम करने के लिए, पूरा भार, 100 चक्र |
यांत्रिक रूपरेखा
लंबाई चौड़ाई × × ऊँचाइ: 210 × 115.5 × 52 (मिमी), 8.27 × 4.55 × 2.05 (में),
कनेक्टर designAations
CN9 आदर्श: H101-5 / 3.96
पिन # | नाम |
1 | एल |
2 | नेकां |
3 | पीई |
4 | नेकां |
5 | एन |
J2 आदर्श: H101-5 / 3.96
पिन # | नाम |
1 | + 30V |
2 | + 30V |
3 | + 30V |
4 | GND |
5 | GND |
6 | GND |
CON1 आदर्श: H101-4 / 3.96
पिन # | नाम |
1 | + 5.8V |
2 | + 5.8V |
3 | GND |
4 | GND |
जे 3 आदर्श: H101-3 / 3.96
पिन # | नाम |
1 | 12 वी |
2 | GND |
3 | + 24V |
J1
पिन # | नाम | टिप्पणियाँ |
1 | GND | GND |
2 | P_30V_CON | 30V ट्रिम |
3 | P_AC_CON | इनपुट वोल्टेज का पता लगाने के |
4 | ID0 | GND करने के लिए कनेक्ट |
5 | Cur_Mon | इनपुट वर्तमान पता लगा |
6 | P_12V_CON | 12 वी सक्षम करें |
7 | P_24V_CON | 24 वी सक्षम करें |
8 | ID1 | GND करने के लिए कनेक्ट |
9 | GND | GND |
10 | GND | GND |
