Place of Origin: | China |
ब्रांड नाम: | Meanwell |
प्रमाणन: | CE,ROHS, TUV, UL |
Model Number: | SE-450 Single Output Switching Power Supply |
Minimum Order Quantity: | Negotiable |
---|---|
मूल्य: | Negotiable |
Packaging Details: | Export Standard Packaging |
Delivery Time: | 5-7 work days after receiving deposit |
Payment Terms: | Ex works |
Supply Ability: | 30000pcs/month |
DIMENSION: | 225*124*50mm (L*W*H) | Protections: | Short circuit / Overload / Over voltage / Over temperature |
---|---|---|---|
PACKING: | 1.25Kg;12PCS/16Kg/1CUFT | Over voltage protection: | 115%~145% |
EMC EMISSION: | Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 36V, 48V |
Overload protection: | 105%~150% Shut down o/p voltage, repower on to recover | Warranty: | 2 Years |
हाई लाइट: | उच्च शक्ति का नेतृत्व बिजली की आपूर्ति,बिजली की आपूर्ति एलईडी लाइट |

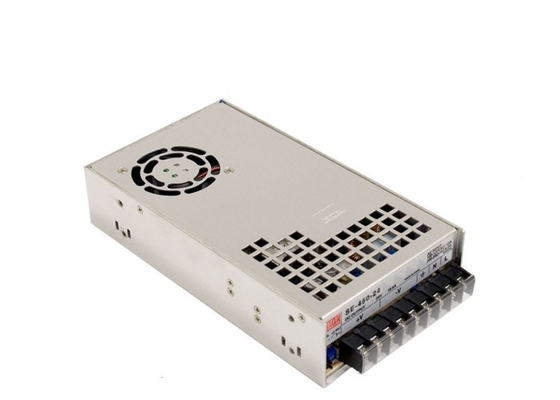

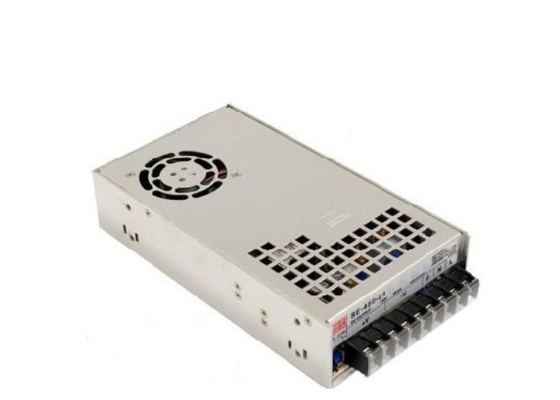

Meanwell एसई-450 एसी डीसी एलईडी बिजली की आपूर्ति 12 वी 24 वी लगातार वोल्टेज एलईडी चालक
संलग्न एसई श्रृंखला 100W-450W लघु विशेषताएं:
1. एसी इनपुट स्विच द्वारा चयन
2. 5 सेकंड के लिए 300VAC उछाल इनपुट का सामना (एसई-200/350)
3. सुरक्षा: शॉर्ट सर्किट / अधिभार / वोल्टेज से अधिक / तापमान पर (के अलावा एसई -100)
द्वारा 4. मजबूर हवा ठंडा निर्मित डीसी प्रशंसक (एसई-350/450)
5. निर्मित पर / बंद नियंत्रण प्रशंसक (एसई-350)
6. निर्मित में लगातार मौजूदा सीमित सर्किट (एसई-200/350)
7. 5G कंपन कसौटी पर खरा (एसई-200/350)
8. निर्मित में रिमोट भावना समारोह (एसई 450)
9. 100% पूरा लोड जलाने में परीक्षण
सत्ता पर के लिए 10 एलईडी सूचक
11. 2 साल की वारंटी
स्विचन बिजली की आपूर्ति एसई श्रृंखला एसई 350 एकल आउटपुट विशेषताएं:
1. एसी इनपुट सक्रिय उछाल वर्तमान सीमित
2. एसी इनपुट रेंज स्विच द्वारा चयनित
3. सुरक्षा: शॉर्ट सर्किट / अधिभार / वोल्टेज से अधिक / तापमान से अधिक।
द्वारा 4. मजबूर हवा ठंडा निर्मित डीसी गेंद असर प्रशंसक
5. निर्मित रिमोट भावना समारोह
6. सत्ता पर के लिए एलईडी सूचक
7. उल अनुमोदित
9. 2 साल की वारंटी
संलग्न स्विचिंग बिजली की आपूर्ति
एसई श्रृंखला:
एकल आउटपुट स्विचिंग बिजली की आपूर्ति: SE-100, एसई 200, एसई 350, एसई 450, एसई 600, एसई 1000, एसई-1500
450W एकल आउटपुट के त्वरित विवरण स्विचिंग एलईडी बिजली की आपूर्ति:
450W-एकल आउटपुट | ||||
मॉडल नं। | उत्पादन | Tol। | आर एंड एन | Effi। |
एसई 450-3.3 | 3.3, 0 ~ 75A | ± 3% | 200mV | 74% |
एसई 450-5 | 5V, 0 ~ 75A | ± 3% | 200mV | 78% |
एसई 450-12 | 12 वी, 0 ~ 37.5A | ± 1% | 200mV | 83% |
एसई 450-15 | 15V, 0 ~ 30A | ± 1% | 200mV | 84% |
एसई 450-24 | 24 वी, 0 ~ 18.8A | ± 1.5% | 200mV | 86% |
एसई 450-36 | 36V, 0 ~ 12.5A | ± 1% | 200mV | 86% |
एसई 450-48 | 48 वी, 0 ~ 9.4A | ± 1% | 200mV | 88% |
एसई श्रृंखला 100W 450W specfications रहे हैं:
मॉडल नं। | एसई -100 | एसई -200 | एसई 350 | एसई 450 | |
एसी इनपुट वोल्टेज सीमा | स्विच द्वारा 115 / 230VAC | ||||
एसी दबाव वर्तमान (अधिकतम)। | ठंडी शुरुआत, 230VAC 36A पर | ठंडी शुरुआत, 230VAC 55A पर | ठंडी शुरुआत, 230VAC 60A पर | ठंडी शुरुआत, 230VAC 55A पर | |
डीसी समायोजन रेंज | -5% ~ 10% रेटेड आउटपुट वोल्टेज | ± 10% मूल्यांकन उत्पादन में वोल्टेज | |||
अधिभार सुरक्षा | रेंज | 110% से 150% | 105% से 150% | 105% ~ 135% | 105% से 150% |
प्रकार | हिचकी मोड, ऑटो वसूली | लगातार चालू सीमित, अपने आप ठीक होना | शट डाउन ओ / पी वोल्टेज, REPOWER ठीक करने के लिए पर | ||
वोल्टेज से अधिक सुरक्षा | 115% ~ 135% | 115% ~ 145% | |||
सामना वोल्टेज | मैं / पी - ओ / पी: 3kVAC, मैं / पी - FG: 1.5KVac, ओ / पी-FG: 0.5kVAC | ||||
काम कर रहे तापमान | -20 ~ 60 डिग्री सेल्सियस | -20 ~ 60 डिग्री सेल्सियस | -20 ~ 60 डिग्री सेल्सियस | -10 ~ 60 डिग्री सेल्सियस (संदर्भ लें उत्पादन स्थानीय कर से मुक्ति के लिए वक्र) | |
सुरक्षा मानकों | UL60950-1, GB4943 (एसई -100 केवल) को मंजूरी दी | ||||
ईएमसी मानकों | EN55022 कक्षा बी, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, एसई -100 के लिए ही GB9254 | ||||
संबंध | 7P / 9.5mm पिच टर्मिनल ब्लॉक 9P / 9.5mm पिच टर्मिनल ब्लॉक कवर के साथ कवर 9P / 11mm पिच टर्मिनल ब्लॉक के साथ | ||||
आयाम (LxWxH) (मिमी) | 159x 97x 38 | 215x 115x 50 | 225x 124x 50 | ||
मामला संख्या। | 901 | 912E | 912C | 986A | |
पैकिंग | 30pcs / 17.5kg | 12pcs / 12kg | 12pcs / 13.5kg | 12pcs / 16kg |
ध्यान दें:
1. विशेष रूप से उल्लेख नहीं सभी मापदंडों और परिवेश के तापमान के 25 ℃ 230VAC इनपुट, मूल्यांकन लोड पर मापा जाता है।
2. लहर और शोर एक 12 "मुड़ जोड़ी तार एक 0.1uF और 47uF समानांतर संधारित्र के साथ समाप्त उपयोग करके बैंडविड्थ की 20MHz पर मापा जाता है।
3. सहिष्णुता: सहिष्णुता, लाइन विनियमन और लोड विनियमन की स्थापना भी शामिल है।
एसई 450 सीरीज पत्रक:
एसई श्रृंखला एसई-450 मॉडल उपलब्ध:
एनईएस-450-3.3
एनईएस-450-5
एनईएस-450-12
एनईएस-450-15
एनईएस-450-24
एनईएस-450-36
एनईएस-450-48
