| Place of Origin: | China |
| ब्रांड नाम: | Enargy |
| Model Number: | SC100-220S48 |
| Minimum Order Quantity: | 1pcs |
|---|---|
| मूल्य: | Negotiation |
| Delivery Time: | 1-8 Weeks |
| Payment Terms: | Negotiation |
| Supply Ability: | 15000Pcs/week |
| हाई लाइट: | डीसी बिजली की आपूर्ति करने के लिए एसी,एसी डीसी कनवर्टर बिजली की आपूर्ति |
||
|---|---|---|---|

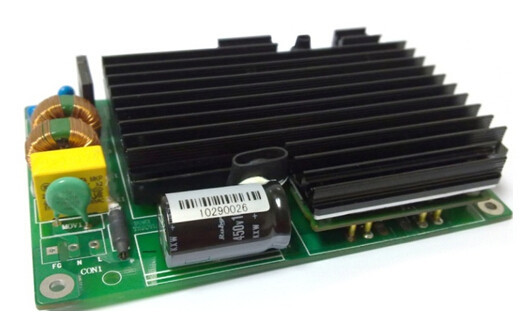

एसी-डीसी बिजली की आपूर्ति 100W आउटपुट 48V SC100-220S48
प्रमुख विशेषताऐं
उच्च उत्पादन शक्ति: 100W
इनपुट रेंज: 85 ~ 264VAC
उच्च दक्षता: 85%
लाइन विनियमन: ≤ ± 1%
लोड विनियमन: ≤ ± 2%
निश्चित आवृत्ति: 220kHz
अलगाव वोल्ट: 1500Vdc
शॉर्ट सर्किट सुरक्षा
वर्तमान संरक्षण पर आउटपुट
तापमान संरक्षण पर
उत्पाद विवरण
यह एसी-डीसी कनवर्टर उपयोग उन्नत पावर प्रसंस्करण, नियंत्रण और पैकेजिंग प्रौद्योगिकियों प्रदर्शन, लचीलापन, विश्वसनीयता प्रदान करते हैं और एक परिपक्व बिजली घटक के प्रभाव को खर्च करने के लिए। उच्च आवृत्ति स्विचन कम शोर और उच्च दक्षता के साथ उच्च ऊर्जा घनत्व प्रदान करता है।
इलेक्ट्रिक लक्षण
इनपुट विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
रेटेड इनपुट वोल्टेज | 220 | Vac | |||
एसी इनपुट वोल्टेज रेंज | 85 | 264 | Vac | ||
रेटेड एसी इनपुट आवृत्ति | 50/60 | हर्ट्ज | |||
एसी इनपुट आवृत्ति रेंज | 47 | 63 | हर्ट्ज | ||
मैक्स। आगत बहाव | 2 | ए | मि। इनपुट वोल्टेज, पूरा भार | ||
दक्षता | 85 | % | रेटेड इनपुट वोल्टेज, रेटेड लोड |
उत्पादन विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ | |
उत्पादन में वोल्टेज रेंज | 47.52 | 48 | 48.48 | ग्राम रक्षा समिति | ||
आउटपुट वर्तमान सीमा | 0.1 | 2.1 | ए | |||
लाइन विनियमन | ± 1 | % | ||||
भार विनियमन | ± 2 | % | ||||
तरंग और शोर | 800 | एम वी | रेटेड इनपुट, पूरा भार, 20 मेगाहर्ट्ज बैंडविड्थ | |||
गतिशील प्रतिक्रिया | विचलन | ± 1 | % | 25% 50 25% Iout मैक्स, 50% 75 50% Iout मैक्स, 0% करने के लिए% करने के लिए। 1 ए / अमेरिका | ||
निपटान समय | 500 | uS | 1% Vout Nom भीतर करने के लिए। | |||
आउटपुट वोल्टेज overshoot | 1 | % | ||||
आउटपुट समाई | 470 | μF | ||||
संरक्षण के लक्षण
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
लोड संरक्षण से अधिक उत्पादन | 2.3 | 2.8 | ए | हिचकी | |
शॉर्ट सर्किट सुरक्षा | 10 | mΩ | हिचकी | ||
अधिक तापमान संरक्षण | 105 | ℃ | अपने आप ठीक होना |
सामान्य विशेषताएँ
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
MTBF | 100 | KHrs | TR-NWT-000332, 80% लोड, 300LFM, 40 ℃ टा | ||
वजन | 300 | जी |
पर्यावरण विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ |
परिचालन तापमान | -20 | +55 | ℃ | ||
भंडारण तापमान | -40 | 85 | ℃ | ||
सापेक्षिक आर्द्रता | 10 | 90 | % | ||
ऊंचाई | 3000 | मीटर |
सुरक्षा विशेषताओं
पैरामीटर | मिन | typ | मैक्स | इकाइयों | टिप्पणियाँ | |
अलगाव वोल्टेज | उत्पादन के लिए इनपुट | 1500 | ग्राम रक्षा समिति | 10mA / 1min, कोई arcing और टूटने | ||
जमीन के लिए इनपुट | 1000 | ग्राम रक्षा समिति | ||||
जमीन के लिए आउटपुट | 500 | ग्राम रक्षा समिति | 7.5mA / 1min, कोई arcing और टूटने | |||
अलगाव प्रतिरोध | उत्पादन के लिए इनपुट | 100 | MΩ | 500VDC / 1min, सामान्य वायुमंडलीय दबाव, 90% आर्द्रता | ||
पर्यावरण योग्यता
पैरामीटर | टिप्पणियाँ |
कंपन | फ्रीक्वेंसी रेंज: 5-20Hz, + 3dB / ओटीसी; 20-80Hz, 0.04g2 / हर्ट्ज; 80-500Hz, -3 / ओ.टी. सी; XYZ कुल्हाड़ियों, 30min / धुरी |
यांत्रिक झटका | आधा साइन लहर, 300 मीटर / s2,11ms, ± एक्स, ± वाई, जेड ±, 6tims / दिशा |
शीत (ऑपरेशन में) | IEC60068-2-1 विज्ञापन |
उमस वाली गर्मी | IEC60068-2-67 Cy |
तापमान साइकिल | -20 डिग्री सेल्सियस से 85 डिग्री सेल्सियस, 15 डिग्री सेल्सियस / मिनट।, 500 चक्र रैंप |
पावर / थर्मल सायक्लिंग | विन = मिनट अधिकतम करने के लिए, पूरा भार, 100 चक्र |
डिजाइन marginality | Tmin-10 डिग्री सेल्सियस Tmax + 10 डिग्री सेल्सियस, 5 डिग्री सेल्सियस कदम, विन = मिनट अधिकतम करने के लिए, 0-105% लोड |
जीवन टेस्ट | 95% विन और लोड, स्थानीय कर से मुक्ति बिंदु पर इकाइयों,> 5000 घंटे दर्जा |
मिलाप की क्षमता | IEC60068-2-20 |
मानकों का अनुपालन
मानक | टिप्पणियाँ |
उल / cUL60950 | |
EN60950 | |
EN60601-1 | |
एससीए 22.2NO.601.1 | |
UL2601 | |
CSA22.2No.60950-1 |
शारीरिक सूचना

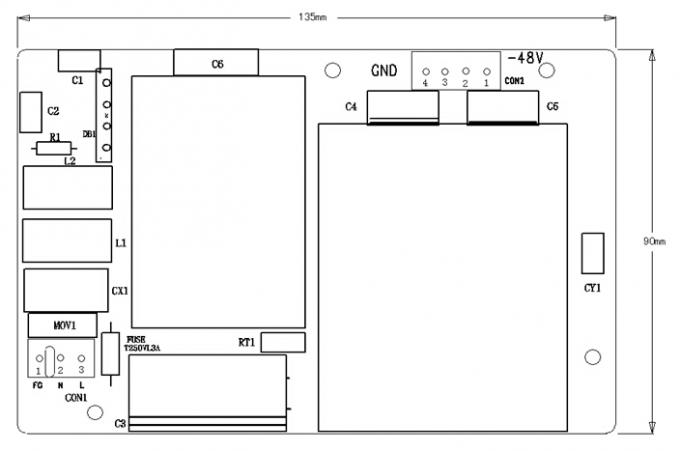

यांत्रिक रूपरेखा
लंबाई चौड़ाई × × ऊँचाइ: 135 × 90 × 28 (मिमी), 5.32 × 3.54 × 1.1 (में),
पिन पदों
CON1
पिन नम्बर | नाम | समारोह |
1 | FG | पृथ्वी |
2 | एन | तटस्थ लाइन |
3 | एल | लाइव लाइन |
CON2
पिन नम्बर | नाम | समारोह |
1 | -48 V | नकारात्मक उत्पादन में वोल्टेज |
2 | -48 V | नकारात्मक उत्पादन में वोल्टेज |
3 | GND | सकारात्मक उत्पादन में वोल्टेज |
4 | GND | सकारात्मक उत्पादन में वोल्टेज |
आवेदन नोटों: आवेदन नोट और तकनीकी सफेद कागज की एक किस्म हमारी वेबसाइट से पीडीएफ प्रारूप में डाउनलोड किया जा सकता है।
