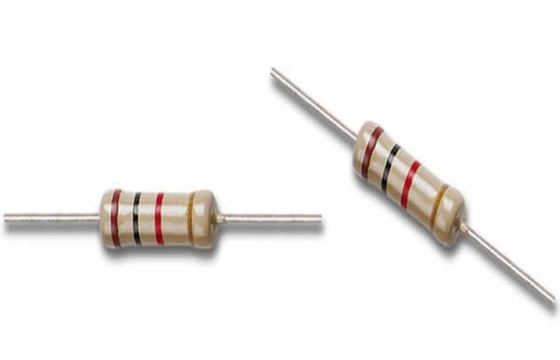

हाई पावर 6W कार्बन फिल्म बिजली आपूर्ति के लिए 330 ओम रोकनेवाला E24

त्वरित विस्तार से:

• तापमान रेंज -55 डिग्री सेल्सियस ~ 155 डिग्री सेल्सियस

• ± 5% सहिष्णुता

• किफायती कीमतों पर उच्च गुणवत्ता प्रदर्शन

• स्वचालित प्रविष्टि उपकरणों के साथ संगत

• ज्वाला retardant प्रकार उपलब्ध

• टिन लेपित annealed तांबे के तार

• 1Ω नीचे या ऊपर मूल्यों 10MΩ विशेष अनुरोध के द्वारा उपलब्ध हैं, जानकारी के लिए पूछने के लिए कृपया

विवरण:

कार्बन फिल्म प्रतिरोधों एक निश्चित प्रपत्र प्रकार के अवरोध कर रहे हैं। वे इसे चारों ओर एक पतली शुद्ध कार्बन फिल्म के साथ एक चीनी मिट्टी के वाहक के बाहर का निर्माण कर रहे हैं कि प्रतिरोधक सामग्री के रूप में कार्य करता है।

अनुप्रयोगों:

बिजली के सर्किट में स्थापित किया जा सकता है:

• बिजली की आपूर्ति और इनवर्टर

• बिना अवरोध के साथ बिजली की आपूर्ति

• ऊर्जा बचत लैंप

• इलेक्ट्रॉनिक रोड़े

• दीपक के विभिन्न प्रकार के संरक्षण रेशा

• हीटर के कुछ प्रकार

• उच्च शक्ति सर्किट के लिए MF73 के बारे में पूछने

और MF74 श्रृंखला बढ़ने दमन।

विशेष विवरण:

1। साधारण

1.1 घेरा

यह विनिर्देश, कार्बन फिल्म फिक्स्ड द्वारा निर्मित अवरोध के लिए उपलब्ध है यह पर्यावरण से संबंधित पदार्थ की आवश्यकता के RoHS परीक्षण के साथ समझौते।

1.2 प्रकार पदनाम (उदाहरण)

प्रकार पदनाम निम्नलिखित रूप में और के रूप में निर्दिष्ट किया जाएगा।

सीएफ 1/4 डब्ल्यू 10K जम्मू T52

1.3 रेटेड बिजली

रेटेड बिजली अधिकतम शक्ति है जो लगातार निर्दिष्ट परिवेश के तापमान पर लोड किया जा सकता है

70 ℃, के रूप में तालिका -1, लेकिन जब परिवेश तापमान 70 ℃ से अधिक है, मूल्यांकन बिजली निर्धारित किया जाना चाहिए

Fig.1 के स्थानीय कर से मुक्ति की अवस्था से।

तालिका एक

प्रकार

मूल्यांकित शक्ति

अधिकतम काम

वोल्टेज

अधिक से अधिक भार

वोल्टेज

ढांकता हुआ बर्दाश्त

वोल्टेज

प्रतिरोध

रेंज (Ω)

सामान्य आकार

CF1 / 8W

0.125W

200V

400V

300V

1Ω ~ 10MΩ

CF1 / 4W

0.25W

250V

500V

350V

1Ω ~ 10MΩ

CF1 / 2W

0.5W

350V

700V

400V

1Ω ~ 10MΩ

CF1W

1W

500V

800V

450V

1Ω ~ 10MΩ

CF2W

2W

500V

1000V

450V

1Ω ~ 10MΩ

CF3W

3W

500V

1000V

500V

1Ω ~ 10MΩ

CF5W

5W

500V

1000V

500V

1Ω ~ 10MΩ

छोटा आकार

CF1 / 4WS

0.25W

200V

400V

300V

1Ω ~ 10MΩ

CF1 / 2WS

0.5W

250V

500V

350V

1Ω ~ 10MΩ

CF1WS

1W

350V

700V

400V

1Ω ~ 10MΩ

CF2WS

2W

500V

800V

450V

1Ω ~ 10MΩ

CF3WS

3W

500V

1000V

450V

1Ω ~ 10MΩ

CF5WS

5W

500V

1000V

500V

1Ω ~ 10MΩ

चित्रा 1 पावर स्थानीय कर से मुक्ति की अवस्था



1.4 वोल्ट रेटेड



रेटेड वोल्टेज डीसी या एसी (बिजली आवृत्ति पर आरएमएस) वोल्टेज जो मेल खाती हो जाएगा

मूल्यांकन बिजली और जिनमें से मूल्य से नीचे सूत्र से गणना की है।

ई = √ (पी × आर) जहां ई: रेटेड वोल्टेज (वी)

पी: रेटेड शक्ति (डब्ल्यू)

आर: नाममात्र प्रतिरोध (Ω)

आपरेटिंग तापमान रेंज: -55 ℃ ~ 155 ℃

2. निर्माण

2.1 बाहरी आयाम



आयामों [5 के साथ संतुष्ट हो जाएगा। बाहरी आयाम]।

2.2 संरचना आरेख



अवरोध (सीएफ श्रृंखला) का निर्माण इस प्रकार के रूप में किया जाएगा:

नहीं

मद

सामग्री

1

सिरेमिक कोर

उच्च एल्यूमिना सिरेमिक प्रयोग किया जाता है।

2

रोकनेवाला तत्व

अवरोध तत्व कार्बन फिल्म से मिलकर बनेगी।

3

टर्मिनल

डिब्बाबंद लोहे की टोपी।

4

संबंध

नेतृत्व तार, जो मिलाप के साथ चढ़ाया जाता है, वेल्डिंग की प्रक्रिया से टोपियां के लिए मुहिम शुरू की जाएगी।

5

मुख्य तार

Soldered या annealed तार tinned।

6

अस्तर पेंटिंग

बिजली के इन्सुलेशन राल।

7

फिनिशिंग पेंटिंग

Epoxy राल के लिए इस्तेमाल किया जाता है।

8

संकेत

रंग संकेत।

2.3 टर्मिनल टोपी

टोपी सुरक्षित रूप से अवरोध तत्व विद्युत और यंत्रवत् के साथ जुड़े हुए किया जाएगा।

2.4 रोकनेवाला शरीर का रंग

सारणी 2

सामान्य आकार

छोटा आकार

प्रकार

रंग

प्रकार

रंग

CF1 / 8W, CF1 / 4W,

CF1 / 2W, CF1W,

CF2W, CF3W, CF5W

हाकी

CF1 / 4WS, CF1 / 2WS,

CF1WS, CF2WS,

CF3WS, CF5WS

खाकी या ग्रीन

2.5 संकेत



संकेत [4 के साथ संतुष्ट हो जाएगा। संकेत]।

3. लक्षण

टेबल तीन

मद

प्रदर्शन

टेस्ट तरीकों (जिस सी 5202 के अनुरूप)

तापमान

गुणक

TCR

± 350

(पीपीएम / ℃)

+ 0 ~

-500

(पीपीएम / ℃)

+ 0 ~

-700

(पीपीएम / ℃)

+ 0 ~

-1500

(पीपीएम / ℃)

5.2 के साथ अनुपालन

× 10 6 (पीपीएम / ℃)

आर आर 0 1

आर 0 (टी 1 टी 0)

आर 0: कमरे में अस्थायी पर प्रतिरोध मूल्य (0 टी)।।

आर 1: कमरे में प्रतिरोध मूल्य temp.plus 100 ℃ (टी 1)

प्रतिरोध

मूल्य

<47KΩ

47KΩ

~

100KΩ

101KΩ

~

330KΩ

331KΩ

~

10MΩ

कम समय

अधिभार

± के भीतर (1% + 0.05Ω)।

यांत्रिक क्षति के कोई सबूत नहीं।

5.5 के साथ अनुपालन

रेटेड वोल्टेज × 2.5 गुना, 5 एस

लेकिन अधिक से अधिक भार वोल्टेज से अधिक नहीं। (टेबल 1 देखें)

मद

प्रदर्शन

टेस्ट तरीकों (जिस सी 5202 के अनुरूप)

इन्सुलेशन

प्रतिरोध

10 4 MΩ मिनी।

10 4 MΩ या अधिक।

5.6 के साथ अनुपालन

वी-ब्लॉक विधि

रोकनेवाला 60 सेकंड के लिए डीसी 500V पर परीक्षण किया जाएगा।

ढांकता हुआ

बर्दाश्त

वोल्टेज

Flashover यांत्रिक क्षति के कोई सबूत नहीं, arcing

या इन्सुलेशन टूटने।

5.7 के साथ अनुपालन

लगातार दबाव, वी-ब्लॉक विधि

रोकनेवाला 60 सेकंड के लिए एसी संभावित क्रमश पर परीक्षण किया जाएगा। (तालिका -1 देखें)

पल्स अधिभार

± के भीतर (2% + 0.05Ω)

5.8 के साथ अनुपालन

रेटेड वोल्टेज एक्स 4 बार, 10000 cyc। (पर +1, 25s बंद)

लेकिन अधिकतम पल्स वोल्टेज से अधिक नहीं। (तालिका -1 देखें)

टर्मिनल ताकत

यांत्रिक क्षति के कोई सबूत नहीं।

6.1 के साथ अनुपालन

तन्यता ताकत

मिमी

व्यास

तन्य शक्ति एन (kgf)

पहर

Φ0.38mm ~ 0.50mm

5 (0.51)

10 ± 1

दूसरा

Φ0.50mm ~ 0.68 मिमी

10 (1.02)

मरोड़ ताकत: के बारे में 6 मिमी के बिंदु पर नेतृत्व तार मोड़ करने के लिए ~

मद

प्रदर्शन

टेस्ट तरीकों (जिस सी 5202 के अनुरूप)

इन्सुलेशन

प्रतिरोध

10 4 MΩ मिनी।

10 4 MΩ या अधिक।

5.6 के साथ अनुपालन

वी-ब्लॉक विधि

रोकनेवाला 60 सेकंड के लिए डीसी 500V पर परीक्षण किया जाएगा।

ढांकता हुआ

बर्दाश्त

वोल्टेज

Flashover यांत्रिक क्षति के कोई सबूत नहीं, arcing

या इन्सुलेशन टूटने।

5.7 के साथ अनुपालन

लगातार दबाव, वी-ब्लॉक विधि

रोकनेवाला 60 सेकंड के लिए एसी संभावित क्रमश पर परीक्षण किया जाएगा। (तालिका -1 देखें)

पल्स अधिभार

± के भीतर (2% + 0.05Ω)

5.8 के साथ अनुपालन

रेटेड वोल्टेज एक्स 4 बार, 10000 cyc। (पर +1, 25s बंद)

लेकिन अधिकतम पल्स वोल्टेज से अधिक नहीं। (तालिका -1 देखें)

टर्मिनल ताकत

यांत्रिक क्षति के कोई सबूत नहीं।

6.1 के साथ अनुपालन

तन्यता ताकत

मिमी

व्यास

तन्य शक्ति एन (kgf)

पहर

Φ0.38mm ~ 0.50mm

5 (0.51)

10 ± 1

दूसरा

Φ0.50mm ~ 0.68 मिमी

10 (1.02)

मरोड़ ताकत: के बारे में 6 मिमी के बिंदु पर नेतृत्व तार मोड़ करने के लिए ~

4. संकेत

रंग संकेत

5. बाहरी आयाम

पी प्रकार

प्रकार

आयाम

सामान्य आकार

छोटा आकार

मैं ± 2.0

एल ± 1.0

ψD

ψd ± 0.05

एच ± 2.0

CF1 / 8W

CF1 / 4WS

60

3.2

1.8 ± 0.5

0.43

28

CF1 / 4W

CF1 / 2WS

60

6.5

2.3 ± 0.5

0.45

28

CF1 / 2W

CF1WS

60

9.0

3.2 ± 0.5

0.50

28

CF1W

CF2WS

60

11.5

4.5 ± 1.0

0.68

25

73

11.5

4.5 ± 1.0

0.68

31

CF2W

CF3WS

60

15.5

5.0 ± 1.0

0.68

23

81

15.5

5.0 ± 1.0

0.68

33

CF3W

CF5WS

94

17.5

6.0 ± 1.0

0.68

38

CF5W

94

24.5

8.0 ± 1.0

0.68

35

5.2 अक्षीय लीड टेप

प्रकार

टेप

आयाम

सामान्य आकार

छोटा आकार

एल

डब्ल्यू

पी

एल 1-एल 2

मैक्स।

टी

जेड

मैक्स।

आर

मैक्स।

टी

मैक्स।

ई

मैक्स।

एस

मैक्स।

CF1 / 8W

CF1 / 4WS

T26

3.2 ± 0.5

26 + 1

-0

5 ± 0.5

0.5

6 ± 0.5

1.2

0

3.0

0.6

0.5

T52

3.2 ± 0.5

52 ± 1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF1 / 4W

CF1 / 2WS

T26

6.5 ± 0.5

26 + 1

-0

5 ± 0.5

0.5

6 ± 0.5

1.2

0

3.0

0.6

0.5

T52

6.5 ± 0.5

52 ± 1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF1 / 2W

CF1WS

T52

9.0 ± 1.0

52 ± 1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF1W

CF2WS

T52

11.5 ± 1.0

52 ± 1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

T66

11.5 ± 1.0

66 ± 1.0

5 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF2W

CF3WS

T52

15.5 ± 1.0

52 ± 1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

T73

15.5 ± 1.0

73 ± 1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF3W

CF5WS

T84

17.5 ± 1.5

84 ± 1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

CF5W

T84

24.5 ± 1.5

84 ± 1.0

10 ± 0.5

1.0

6 ± 0.5

1.2

0

3.0

0.6

0.5

5.3 एमबी प्रकार एंड एम प्रकार और एम के प्रकार

एमबी

वत्स

आयाम (मिमी)

डी

एल

पी 1.0 ±

एच 1 ± 1.0

एच 2 ± 0.5

टी ± 0.15

क्यू मैक्स

1/2 माह, 1ws

3.2 ± 0.5

9.0 ± 1.0

12.5 / 15

10.5

4.5

1.2

3

1 माह, 2WS

4.5 ± 1.0

11.5 ± 1.0

15

10.5

4.5

1.25

3

2 माह, 3ws

5.0 ± 1.0

15.5 ± 1.0

20

10.5

4.5

1.25

3

3W5WS

6.0 ± 1.0

17.5 ± 1.0

25

10.5

4.5

1.25

3

5W

8.0 ± 1.0

24.5 ± 1.0

30

10.5

4.5

1.25

3

एम

वत्स

आयाम (मिमी)

ΦD

एल

पी 1.0 ±

एच 1.0 ±

1 / 8W, 1 / 6W

1.8 ± 0.3

3.2 ± 0.5

6

8

1 / 4W, 1 / 2WS

2.3 ± 0.5

6.5 ± 0.5

10

8

1/2 माह, 1ws

3.2 ± 0.5

9.0 ± 1.0

12.5 / 15

10

1 माह, 2WS

4.5 ± 1.0

11.5 ± 1.0

15

10

2 माह, 3ws

5.0 ± 1.0

15.5 ± 1.0

20

10

3W

6.0 ± 1.0

17.5 ± 1.0

25

10

5w

8.0 ± 1.0

24.5 ± 1.0

30

10

एम.के.

वत्स

आयाम (मिमी)

डी

एल

पी 1.0 ±

एच 1.0 ±

एच 1 ± 1.0

1/2 माह, 1ws

3.2 ± 0.5

9.0 ± 1.0

12.5

10

4.5

1 माह, 2WS

4.5 ± 1.0

11.5 ± 1.0

15

10

4.5

2 माह, 3ws

5.0 ± 1.0

15.5 ± 1.0

20

10

4.5

3W5WS

6.0 ± 1.0

17.5 ± 1.0

25

10

4.5

5.4 एफ टाइप और FK2Type और FKK प्रकार

वत्स

आयाम (मिमी)

ΦD

एल

पी ± 2.0

ई मैक्स

एच 1.0 ±

1/2 माह, 1ws

3.2 ± 0.5

9.0 ± 1.0

6

3.5

5-8

1 माह, 2WS

4.5 ± 1.0

11.5 ± 1.0

8

3.5

5-8

2 माह, 3ws

5.0 ± 1.0

15.5 ± 1.0

8

3.5

5-8

3W

6.0 ± 1.0

17.5 ± 1.0

8

3.5

5-8

वत्स

आयाम (मिमी)

ΦD

एल

पी ± 2.0

ई मैक्स

एच 1.0 ±

1/2 माह, 1ws

3.2 ± 0.5

9.0 ± 1.0

6

3.5

5-8

1 माह, 2WS

4.5 ± 1.0

11.5 ± 1.0

8

3.5

5-8

2 माह, 3ws

5.0 ± 1.0

15.5 ± 1.0

8

3.5

5-8

3W

6.0 ± 1.0

17.5 ± 1.0

8

3.5

5-8

FKK

वत्स

आयाम (मिमी)

ΦD

एल

पी 1.0 ±

ई मैक्स

एच 1 ± 1.0

एच 2 ± 1.0

1/2 माह, 1ws

3.2 ± 0.5

9.0 ± 1.0

5-7

3.5

8

4.5

1 माह, 2WS

4.5 ± 1.0

11.5 ± 1.0

5-9

3.5

8

4.5

2 माह, 3ws

5.0 ± 1.0

15.5 ± 1.0

5-9

3.5

8

4.5

3W

6.0 ± 1.0

17.5 ± 1.0

5-10

3.5

8

4.5

5 पैकेज

बॉक्स पैकिंग में 5.1 टेप (बारूद पैकिंग)

5.1.1 संकेत

(1) ग्राहक भाग सं

(2) निर्माता भाग सं

(3) मात्रा

(4) निर्माता

6.1.2 पैकिंग बॉक्स का आकार और मात्रा

प्रकार

प्रपत्र

मात्रा

आयाम (मिमी)

सामान्य आकार

छोटा आकार

एल

डब्ल्यू

एच

CF1 / 8W

CF1 / 4WS

T26

5000 पीसीएस

260

50

67

T52

5000 पीसीएस

260

80

72

CF1 / 4W

CF1 / 2WS

T26

5000 पीसीएस

260

50

100

T52

5000 पीसीएस

260

80

100

CF1 / 2W

CF1WS

T52

2000 पीसी

260

80

85

CF1W

CF2WS

T52

1000 पीसीएस

260

80

85

T67

1000 पीसीएस

260

85

92

CF2W

CF3WS

T52

1000 पीसीएस

260

80

100

T73

1000 पीसीएस

260

95

92

CF3W

CF5WS

T86

500PCS

260

110

75

CF5W

T86

250pcs

260

110

75

बॉक्स थोक में 6.2 टेप (बारूद थोक)

6.2.1 संकेत

(5) ग्राहक भाग सं

(6) निर्माता भाग सं

(7) मात्रा

(8) निर्माता

6.2.2 पैकिंग बॉक्स का आकार और मात्रा



प्रकार

प्रपत्र

मात्रा

आयाम (मिमी)

सामान्य आकार

छोटा आकार

एल

डब्ल्यू

एच

CF1 / 8W

CF1 / 4WS

पी

10000 पीसीएस

240

140

76

ढलाई

10000 पीसीएस

240

140

76

CF1 / 4W

CF1 / 2WS

पी

10000 पीसीएस

240

140

76

ढलाई

10000 पीसीएस

240

140

76

CF1 / 2W

CF1WS

पी

5000 पीसीएस

240

140

76

ढलाई

5000 पीसीएस

240

140

76

CF1W

CF2WS

पी

2000 पीसी

240

140

76

ढलाई

2000 पीसी

240

140

76

CF2W

CF3WS

पी

2000 पीसी

240

140

76

ढलाई

2000 पीसी

240

140

76

CF3W

CF5WS

पी

100PCS

240

140

76

ढलाई

250pcs

240

140

76

CF5W

पी

50PCS

240

140

76

ढलाई

50PCS

240

140

76

प्रतिस्पर्धात्मक लाभ:

1. फैक्टरी की आपूर्ति सीधे

ऐसे उल, VDE, एसजीएस, आदि और उच्च गुणवत्ता के रूप में उपलब्ध 2. पूरे प्रमाण पत्र

3. त्वरित वितरण

4. सर्वश्रेष्ठ बिक्री के बाद सेवा

5. OEM और ODM उपलब्ध

टैग:

यूपीएस बिजली की आपूर्ति,

अबाधित बिजली की आपूर्ति,

पतली फिल्म प्रतिरोधों

सम्पर्क करने का विवरण
Shenzhen Power Adapter Co.,Ltd.

व्यक्ति से संपर्क करें: Mr. li

दूरभाष: 56966398

फैक्स: 86-20-5696-5696

हम करने के लिए सीधे अपनी जांच भेजें (0 / 3000)

संपर्क करें

पते: 4 मंजिल, नं 174, Binjiang क्सी रोड, Haizhu जिला, शेन्ज़ेन, गुआंग्डोंग, चीन (मुख्यभूमि)

फैक्टरी पता:4 मंजिल, नं 174, Binjiang क्सी रोड, Haizhu जिला, शेन्ज़ेन, गुआंग्डोंग, चीन (मुख्यभूमि)

गोपनीयता नीति | चीन अबाधित बिजली की आपूर्ति आपूर्तिकर्ता. Copyright © 2014 - 2024 lpjxw.com. All Rights Reserved. Developed by ECER
