Place of Origin: | China |
ब्रांड नाम: | FOCONEC |
प्रमाणन: | RoHS |
Model Number: | Multifunctional OTDR |
Minimum Order Quantity: | 1 |
---|---|
Packaging Details: | Carton |
Delivery Time: | 2-5 days |
Payment Terms: | T/T, L/C |
Supply Ability: | 200 sets per week |
Application: | designed for testing FTTx network | Distance range: | 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km(SMF) |
---|---|---|---|
Optical connector: | FC/SC/ST (universal connector) | Type: | OTDR,VFL,optical power meter tester |
हाई लाइट: | फाइबर ऑप्टिक बिजली मीटर,दृश्य गलती लोकेटर |

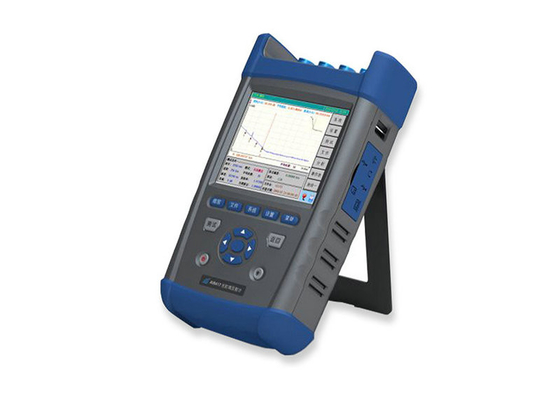

OTDR एकीकृत VFL फाइबर ऑप्टिक परीक्षक, हाथ में ऑप्टिकल विद्युत मीटर व प्रकाश स्रोत
त्वरित विस्तार से:
उत्पाद सारांश:
FOC8002 OTDR परीक्षण FTTx नेटवर्क के लिए डिज़ाइन किया गया multifunction के साथ एक उच्च प्रदर्शन को मापने के साधन है। यह मुख्य रूप से परीक्षण के अंतर्गत ऑप्टिकल फाइबर की शारीरिक विशेषताओं को मापने के लिए प्रयोग किया जाता है, इस तरह की लंबाई, पारेषण हानि और ब्याह हानि आदि के रूप में .. यह भी दोष या ऑप्टिकल फाइबर का टूटता है ढूँढ सकते हैं। यह व्यापक रूप से निर्माण, निर्माण और ऑप्टिकल फाइबर संचार प्रणाली में रखरखाव में लागू किया है।
मुख्य विशेषताएं:
1. हाथ, हल्के और ले जाने के लिए सुविधा
2. 45dB उच्च गतिशील रेंज
3. ≤1m अतिरिक्त-छोटी घटना मृत क्षेत्र
4. 0.05M उच्च दूरी संकल्प, 128K नमूने अंक
5. फास्ट ऑटो माप, एक बटन ऑपरेटिंग
6. एक एकल इकाई के साथ चार तरंग दैर्ध्य के लिए टेस्ट अप
7. संचार प्रकाश की जाँच स्वचालित रूप से
8. ईथरनेट के माध्यम से रिमोट समारोह
9. डबल यूएसबी इंटरफेस, ActiveSync के माध्यम से पीसी के लिए यूएसबी स्टिक और प्रिंटर और सीधे केबल डाउनलोड समर्थन
10 सहायक लिखने या पढ़ने में Bellcore GR196 फ़ाइल स्वरूप
11. ऑपरेटिंग जीवन के 8 घंटे के लिए निर्मित उच्च क्षमता के साथ लिथियम बैटरी
12. दर्शनीय गलती लगाने (VFL) और ऑप्टिकल बिजली मीटर
13. यूनिवर्सल एफसी / पीसी, एफसी / अनुसूचित जाति, एफसी / अनुसूचित जनजाति कनेक्टर प्रकार, यह सतह की सफाई के लिए सुविधाजनक है
14. ऑन लाइन आवेदन सॉफ्टवेयर को अद्यतन करने, कारखाने की ओर लौटने का अनूठा समारोह अनावश्यक है
एक्स्ट्रा-छोटी घटना मृत क्षेत्र
इसकी उच्च संकल्प के कारण, FOC8002 OTDR 1m अतिरिक्त-छोटी घटना मृत क्षेत्र है, जो कम ऑप्टिकल फाइबर और बेनी ऑप्टिकल फाइबर के परीक्षण के लिए उपयुक्त है।
उच्च गति ऑटो analyzation
FOC8002 जल्दी से निर्धारित कर सकते हैं और घटनाओं और पता लगाने में दोष का पता लगाने ठीक है, फिर भी तालिका में सभी घटनाओं को सूचीबद्ध करता है, तो यह दक्षता में सुधार करने के देखरेख के लिए बहुत उपयोगी है और यह रिश्तेदार पृष्ठभूमि ज्ञान के बारे में पता करने के लिए अनावश्यक है।
उच्च गति स्वत: माप
FOC8002 OTDR के ऑटो माप के समारोह में यह ऑपरेटर के लिए अनावश्यक संचालन के आगे के विवरण के बारे में पता करने के लिए बनाता है। आपरेशन बहुत आसान हो जाता है: के बाद फाइबर कनेक्ट, केवल प्रेस 【】 प्रारंभ, तो ट्रेस मापा प्रदर्शित किया जाता है और घटनाओं स्क्रीन पर कुछ ही सेकंड में सूचीबद्ध हैं, अब, आप का पता लगाने और घटना तालिका देख सकते हैं।
अनोखा PON परीक्षण क्षमता
FOC8002 उपयोग और एफटीटीएच नेटवर्क के परीक्षण के लिए आदर्श है, यह PON (निष्क्रिय ऑप्टिकल नेटवर्क) के परीक्षण के लिए 1x32 1x64 भी splitters के माध्यम से परीक्षण करने के लिए सक्षम है।
FOC8002 एक असाधारण घटना 1m मृत क्षेत्र और 0.05M उच्च दूरी संकल्प, जिसके साथ आप ट्रांसमीटर और केंद्रीय कार्यालय के फाइबर वितरण पैनल के बीच सभी घटनाओं को चिह्नित कर सकते हैं प्रदान करता है।
सुविधाजनक VFL समारोह
वह निर्मित में 650nm दृश्य गलती लोकेटर (VFL) आसानी से बुरा ब्याह, बुरा कनेक्टर, ब्रेक या मैक्रो मोड़ की पहचान के लिए आदर्श है। अधिक से अधिक 2 milliwatt बिजली उत्पादन के साथ मानक VFL FOCONEC के FOC8002, जो आपरेशन दूरी 5 किलोमीटर से अधिक है में स्थापित कारखाना है।
संचार प्रकाश की जाँच
जब सेवा में एक फाइबर मापने, मापने परिणाम एक OTDR द्वारा सटीक नहीं है, और वहाँ OTDR रिसीवर के आंतरिक photoelectric को स्थायी नुकसान का एक संभावित खतरा है। इन समस्याओं को रोकने के लिए, FOC8002 OTDR स्वचालित रूप से और चुपचाप पता लगा सकते हैं कि अगर संचार प्रकाश मौजूद है के बाद परीक्षण के अंतर्गत फाइबर, जुड़ा हुआ है एक बार प्रकाश उपस्थित सत्यापित है, एक साथ, एक चेतावनी संदेश प्रदर्शित किया जाएगा और आंतरिक सुरक्षा के OTDR तुरन्त सक्रिय हो जाएगा।
कई तरंग दैर्ध्य और मॉडल
FOC8002 OTDR एकल मोड या बहुपद्वति या दोनों, एकल इकाई में करने के लिए चार तरंग दैर्ध्य, इस तरह के रूप में 850, 1300, 1310, 1383, 1490, 1550 1625 और 1650nm तरंग दैर्ध्य, जिसके साथ FOC8002 हो सकता है पर FUT परीक्षण डिजाइन के किसी भी प्रदान कर सकते हैं FTTx, CATV, लैन, प्रवेश और मेट्रो नेटवर्क के लिए लंबी दूरी से व्यापक रूप से इस्तेमाल किया।
प्रचुर मात्रा में बाह्य इंटरफ़ेस
FOC8002, जैसे यूएसबी, मिन यूएसबी, ईथरनेट, ईरफ़ोन और एसडी के रूप में प्रचुर मात्रा में बाहरी इंटरफेस है, कारण इन करने के लिए, यह निम्नलिखित कार्यों प्रदान कर सकते हैं:
ऑपरेटरों के लिए मल्टीमीडिया के माध्यम से 1. प्रशिक्षण, जो सक्षम कर सकते हैं आप कम समय के भीतर एक मापने विशेषज्ञ हो जाते हैं।
2. दूरदराज के क्रियान्वयन ईथरनेट के माध्यम से नियंत्रित करने, परीक्षण के अंतर्गत फाइबर के लिए लंबी दूरी से समस्या निवारण।
3. मुद्रण का पता लगाने और घटना की मेज
4. अद्यतन कर आवेदन सॉफ्टवेयर ऑन लाइन
ठेठ आवेदन:
FOC8002 OTDR मुख्य रूप से, FTTx नेटवर्क को मापने के लिए इस्तेमाल किया यह एक इकाई में multifunctions प्रदान करता है। मैनुअल मोड, ऑटो मोड और मृत क्षेत्र मोड (वास्तविक समय मोड और औसत मोड सहित): FOC8002 तीन मापने मोड प्रदान करता है।
मैनुअल माप मोड: मैनुअल मोड कुशल ऑपरेटर जो साधन से परिचित है के लिए उपयुक्त है। इस माप मोड में, और अधिक सटीक परिणाम, वास्तविक समय मोड या औसत मोड यदि आवश्यक चुना जा सकता है पाने के लिए।
वास्तविक समय मोड में, फाइबर श्रृंखला के गतिशील परिवर्तन समय पर पता लगाया जा सकता है, यह बहुत उपयोगी है जब आप spliced या जोड़ा जा रहा है प्रभाव और फाइबर की प्रक्रिया का पालन करने की जरूरत है।
औसत माप मोड में, पता लगाने में शोर को दबा दिया जा सकता है, और SNR (संकेत शोर अनुपात) में सुधार हुआ है, इसलिए, परिणाम और अधिक सटीक है। वास्तव में, अधिक बार औसत से मार डाला है, का पता लगाने में और अधिक शोर को दबा दिया जाता है, और लंबे समय सिग्नल प्रोसेसिंग के लिए खर्च किया जाता है। अभ्यास में, औसत बार ठीक से आवश्यकता के अनुसार निर्धारित किया जाना चाहिए।
ऑटो माप मोड: अनुकूलित माप की स्थिति को स्वचालित रूप से स्थापित कर रहे हैं, यह जटिल पृष्ठभूमि ज्ञान और संचालन के बारे में विस्तार के बारे में पता करने के लिए ऑपरेटर के लिए अनावश्यक है। इस मोड में, और अधिक सटीक परिणाम जब उचित औसत समय निर्धारित कर रहे हैं प्राप्त किया जा सकता है, लेकिन यह संकेत प्रसंस्करण के समय में वृद्धि होगी।
मृत क्षेत्र मोड: इस मोड कम दूरी और दूरी रेंज के अनुकूलित सेटिंग्स के साथ ऑप्टिकल फाइबर के परीक्षण के लिए उपयुक्त है, पल्स चौड़ाई और attenuator स्वचालित रूप से क्रियान्वित किया जा सकता है। सबसे अच्छा परिणाम प्राप्त करने के लिए, टर्मिनल वापसी नुकसान -40dB से कम की गारंटी होनी चाहिए।
तकनीकी पैमाने:
गतिशील सीमा | "OTDR मॉड्यूल विनिर्देशों" को देखें |
दूरी अनिश्चितता | ± (0.75m + नमूना अंतरिक्ष + माप दूरी × 0.0025%) |
सैम्पलिंग संकल्प | 0.05,0.1,0.2,0.5,1,2,4,8,16m |
दूरी की सीमा | 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km (SMF); |
0.4,0.8,1.6,3.2,6.4,16,32 (850nm के MMF) | |
पल्स चौड़ाई | 5,10,30,80,160,320,640,1280,5120,10240,20480ns |
5,10,30,80,160,320,640,1280 (850nm के MMF) | |
सीमा घटाने | 0.01dB |
नमूने अंक | अप करने के लिए 128K |
linearity | 0.05dB / डीबी |
घटाने संकल्प | 0.001dB |
मेमोरी क्षमता | ≥800traces (बिल्ड-में), ≥65500traces (2GB एसडी भंडारण) |
समूह अपवर्तनांक सेटिंग | 1.00000 2.00000 करने के लिए (0.00001steps) |
दूरी इकाई | किमी, मी, Kft, एफटी |
प्रदर्शन | 640 × 480, 6.5 इंच टीएफटी एलसीडी (टच स्क्रीन) |
इंटरफेस | यूएसबी, मिन यूएसबी, ईथरनेट, ईरफ़ोन, एसडी |
ऑप्टिकल कनेक्टर | एफसी / अनुसूचित जाति / अनुसूचित जनजाति (यूनिवर्सल कनेक्टर) |
VFL | 10nm ± 650nm, 2MW (विशिष्ट); सीडब्ल्यू / 1Hz |
ऑप्टिकल विद्युत मीटर | तरंगदैर्ध्य रेंज: 1650nm मापन श्रृंखला के लिए 1200nm: -60 0dBm मापन सटीकता के लिए: 5% (- 10dBm, सीडब्ल्यू) |
बिजली की आपूर्ति | एसी अनुकूलक 100 240V, 50/60 हर्ट्ज, 1.5A डीसी: 19V ± 2V (2) में निर्मित लिथियम बैटरी: 4400mAh, परिचालन समय ≥8 घंटे 2 |
भाषा | प्रयोक्ता चयन: सरलीकृत चीनी, अंग्रेजी, रूसी, कोरियाई आदि .. (दूसरों के लिए CETC 41 वें से संपर्क करें) |
परिचालन तापमान | 50 ℃ -10 (चार्ज: 5 से 40 ℃) |
भंडारण तापमान | -40 से 70 ℃ (बैटरी: -20 से 60 ℃ करने के लिए) |
सापेक्षिक आर्द्रता | 95% गैर संघनक को 5% |
आयाम | 295 × 186 × 75 (मिमी) |
वजन | 2.5kg लगभग। |
Note1: फाइबर सूचकांक के कारण अनिश्चितता शामिल नहीं है
टिप्पणी 2: कम चमक, मापने बाहर।
OTDR मॉड्यूल और आदेश गाइड:
आदेश नंबर | ऑपरेटिंग तरंगदैर्ध्य | फाइबर प्रकार | गतिशील रेंज (डीबी) | घटना मृत जोन (एम) | क्षीणन मृत जोन (एम) |
FOC8002-2101 | 1310 / 1550nm | SMF | 42/40 | 2/2 | 10/10 |
FOC8002-2102 | 1310 / 1550nm | SMF | 40/38 | 1/1 | 10/10 |
FOC8002-2103 | 1310 / 1550nm | SMF | 37/35 | 1/1 | 10/10 |
FOC8002-3103 (PON) | 1310/1550 / 1625nm (निर्माण में फिल्टर) | SMF | 39/37/37 | 1/1/1 | 10/10/10 |
FOC8002-4101 | 1310/1490/1550 / 1625nm | SMF | 35/32/34/34 | 1/1/1/1 | 10/10/10/10 |
मानक सहायक सामग्री:
नहीं। | नाम | मात्रा |
1 | विद्युत लाइन | 1 |
2 | एसी / डीसी अनुकूलक | 1 |
3 | गुनवत्ता का परमाणन | 1 |
4 | उपयोगकर्ता पुस्तिका | 1 |
5 | ट्रेस विश्लेषण सॉफ्टवेयर (सीडी) | 1 |
6 | हार्ड ले जाने के मामले (Gallus सहित) | 1 |
7 | साधन के विशेष Gallus | 1 |
8 | एफसी / अनुसूचित जाति, एफसी / अनुसूचित जनजाति कनेक्टर्स | 1 |
टैग: फाइबर ऑप्टिक उत्पादों, फाइबर ऑप्टिक परीक्षण, दृश्य गलती लोकेटर, OTDR, एफटीटीएच, प्रकाश स्रोत, बिजली मीटर
