Place of Origin: | China |
ब्रांड नाम: | Meanwell |
प्रमाणन: | CE,ROHS, TUV, UL |
Model Number: | RS-35 Single Output Switching Power Supply |
Minimum Order Quantity: | Negotiable |
---|---|
मूल्य: | Negotiable |
Packaging Details: | Export Standard Packaging |
Delivery Time: | 5-7 work days after receiving deposit |
Payment Terms: | Ex works |
Supply Ability: | 30000pcs/month |
DIMENSION: | 99*82*36mm (L*W*H) | PACKING: | 0.3Kg; 45pcs/14Kg/0.83CUFT |
---|---|---|---|
Product Type: | Meanwell RS-35 Series Switching Power Adapter | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 48V |
Overload protection: | 110%~150% hiccup mode, auto-recovery (150% ~190% for RID-125-1205/2405) | WORKING HUMIDITY: | 20 ~ 90% RH non-condensing |
SAFETY STANDARDS: | UL60950-1, TUV EN60950-1 approved | WORKING TEMP.: | -25 ~ +70 (Refer to "Derating Curve") |
हाई लाइट: | उच्च शक्ति का नेतृत्व बिजली की आपूर्ति,बिजली की आपूर्ति एलईडी लाइट |

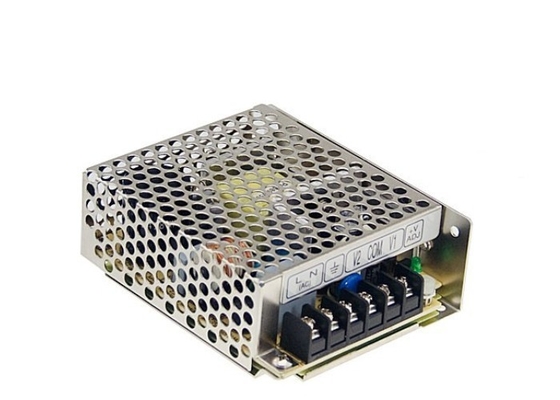

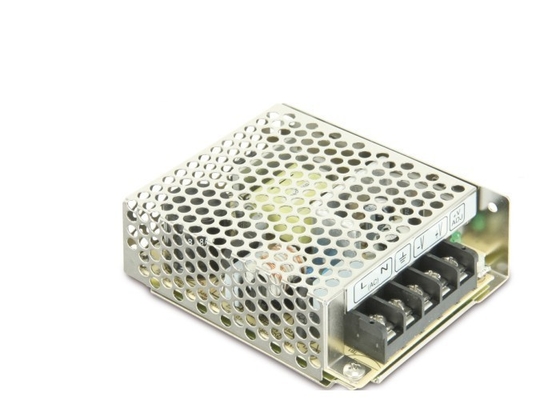

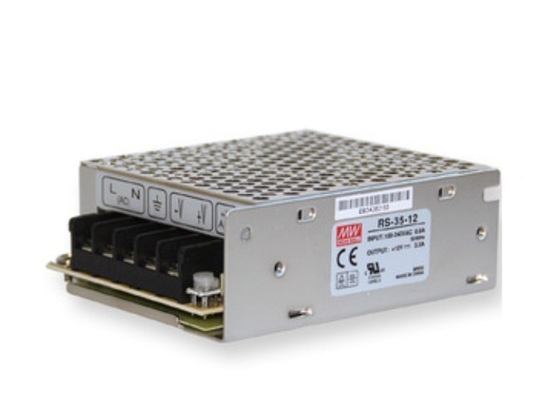

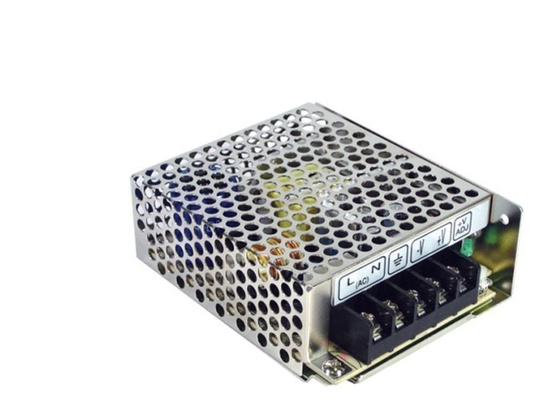

35W एसी डीसी एलईडी बिजली की आपूर्ति एलईडी चालक 12 वी आर एस -35 लगातार वोल्टेज
जी 3 सीरीज आरएस -35 स्विचिंग संलग्न बिजली की आपूर्ति विशेषताएं:
1. यूनिवर्सल एसी इनपुट / पूर्ण रेंज
2. सुरक्षा: शॉर्ट सर्किट / भार से अधिक / अधिक वोल्टेज
3. नि: शुल्क हवा संवहन द्वारा शीतलक
4. सत्ता पर के लिए एलईडी सूचक
5. 100% पूरा लोड जलाने में परीक्षण
6. कोई लोड बिजली की खपत <0.5W
7. सभी का उपयोग कर 105 सेल्सियस लंबे जीवन electrolytic संधारित्र
8. 5 सेकंड के लिए 300VAC उछाल इनपुट का सामना
9. उच्च ऑपरेटिंग तापमान 70
10 सामना 5G कंपन परीक्षण
11. उच्च दक्षता, लंबे जीवन और उच्च विश्वसनीयता
12. 3 साल की वारंटी
Meanwell जी 3 सीरीज एसी विद्युत एडाप्टर:
RS-15 / RS-25 / RS-35 / RS-50 / RS-75 / RS-100 / RS-150
आरडी 35 / आरडी 50 / आरडी 65 / आरडी 85 / आरडी 125
आरआईडी-50 / आरआईडी-65 / आरआईडी-85 / आरआईडी-125, आर टी-50 / आर टी-65 / आर टी-85 / आर टी-125
RQ-50 / RQ-65 / RQ-85 / RQ-125
जल्दी से विवरण:
35W - एकल आउटपुट | ||||
मॉडल नं। | उत्पादन | Tol। | आर एंड एन | Effi। |
RS-35-3.3 | 3.3, 0 ~ 7.0a | ± 3% | 80mV | 76.5% |
RS-35-5 | 5V, 0 ~ 7.0a | ± 2% | 80mV | 80.5% |
RS-35-12 | 12 वी, 0 ~ 3.0A | ± 1% | 120mV | 84.5% |
RS-35-15 | 15V, 0 ~ 2.4A | ± 1% | 120mV | 86.0% |
RS-35-24 | 24 वी, 0 ~ 1.5A | ± 1% | 200mV | 88.0% |
RS-35-48 | 48 वी, 0 ~ 0.8A | ± 1% | 200mV | 88.5% |
सामान्य विवरण:
मॉडल नं। | RS-35 आरडी -35 |
एसी इनपुट वोल्टेज रेंज | 85 ~ 264VAC, 120 ~ 373VDC |
एसी दबाव वर्तमान (अधिकतम)। | 230VAC 36A पर |
डीसी समायोजन रेंज | एकल उत्पादन के लिए तनाव नापने का यंत्र द्वारा ± 10%; CH1 -5% ~ 10% एकाधिक आउटपुट के लिए तनाव नापने का यंत्र द्वारा |
अतिभार से बचाना | 110% से 150% हिचकी मोड, ऑटो वसूली के लिए (150% ~ 190% आरआईडी-125-1205 / 2405) |
अधिक वोल्टता से संरक्षण | 115% ~ 135% रेटेड उत्पादन वोल्टेज, हिचकी मोड, ऑटो वसूली |
वोल्टेज प्रतिरोधकता | मैं / पी - ओ / पी: 3kVAC, मैं / पी - FG: 1.5KVac, ओ / पी - FG: 0.5kVAC, 1 मिनट |
वर्किंग टेम्परेचर | -25 ~ 70 डिग्री सेल्सियस (विभिन्न मॉडलों के लिए स्थानीय कर से मुक्ति की अवस्था देखें) |
कंपन | 10 ~ 500Hz, 5G 10min। / 1 चक्र, 60 मिनट के लिए अवधि। एक्स, वाई, जेड कुल्हाड़ियों साथ प्रत्येक |
सुरक्षा मानकों | UL60950-1, टीयूवी EN60950-1 को मंजूरी दी |
ईएमसी मानकों | EN55022 कक्षा बी, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2) (35 ~ 150W) |
संबंध | इनपुट और आउटपुट के लिए टर्मिनल ब्लॉक |
आयाम (LxWxH) (मिमी) | 99x 82x 36 |
मामला संख्या। | 932A |
पैकिंग | 45pcs /14.0kg |
ध्यान दें:
1. सभी मानकों को विशेष रूप से उल्लेख नहीं किया 230VAC इनपुट, मूल्यांकन लोड और परिवेश के तापमान के 25 सेल्सियस मापा जाता है।
2. लहर और शोर एक 12 'मुड़ जोड़ी तार एक 0.1uF और 47uF समानांतर संधारित्र के साथ समाप्त उपयोग करके बैंडविड्थ की 20MHz पर मापा जाता है।
3. सहिष्णुता: सहिष्णुता, लाइन विनियमन और लोड विनियमन की स्थापना भी शामिल है।
4. लाइन विनियमन रेटेड लोड पर उच्च लाइन के लिए कम लाइन से मापा जाता है।
5. लोड विनियमन 100% रेटेड लोड करने के लिए 0% से मापा जाता है।
6. बिजली की आपूर्ति एक घटक है जो एक अंतिम उपकरणों में स्थापित किया जाएगा माना जाता है। अंतिम उपकरण फिर से पुष्टि की जानी चाहिए कि यह अभी भी ईएमसी निर्देशों को पूरा करती है। कैसे इन ईएमसी परीक्षण करने पर मार्गदर्शन के लिए, यदि आप "घटक बिजली की आपूर्ति की ईएमसी परीक्षण" का संदर्भ लें या हमारी बिक्री संपर्क कर सकते हैं।
Meanwell एसी हमारे उत्पाद रेंज के बिजली की आपूर्ति स्विचिंग:
जी 3 सीरीज
पूर्वोत्तर श्रृंखला
एसई श्रृंखला
एलआरएस सीरीज
अपनी जांच का बहुत स्वागत है!
