Place of Origin: | China |
ब्रांड नाम: | Meanwell |
प्रमाणन: | CE,ROHS, TUV, UL |
Model Number: | APC-25 Single Output LED Power Supply |
Minimum Order Quantity: | Negotiable |
---|---|
मूल्य: | Negotiable |
Packaging Details: | Export Standard Packaging |
Delivery Time: | 5-7 work days after receiving deposit |
Payment Terms: | Ex works |
Supply Ability: | 30000pcs/month |
WORKING TEMP.: | -30 ~ 70℃ | VIBRATION: | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes |
---|---|---|---|
STORAGE TEMP., HUMIDITY: | -40 ~ +80℃, 10 ~ 95% RH | TEMP. COEFFICIENT: | ±0.2%/℃ (0 ~ 50℃) |
WORKING HUMIDITY: | 20 ~ 90% RH non-condensing | SAFETY STANDARDS: | UL8750 (except for APC-25-350), CSA-C22.2 No. 250.0-13 (only for APC-25-700&1050) approved; design refer to EN60950-1 |
WITHSTAND VOLTAGE: | I/P-O/P:3KVAC | ISOLATION RESISTANCE: | I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH |
हाई लाइट: | एलईडी लाइट विद्युत आपूर्ति,एलईडी लाइट ड्राइवर |

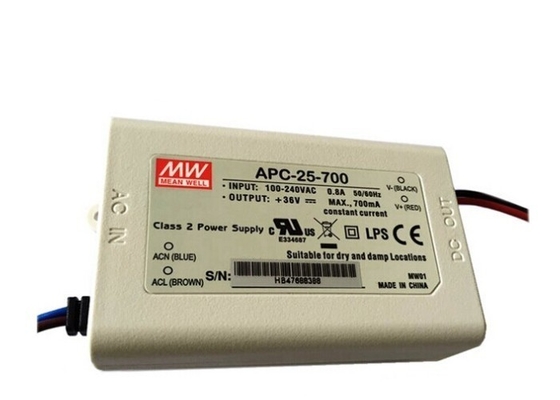

एलईडी बिजली की आपूर्ति लगातार वर्तमान एपीसी सीरीज 20W एलईडी चालक एपीसी-25-700
एपी श्रृंखला सुविधाओं (12-35w एकल आउटपुट एलईडी बिजली की आपूर्ति):
1. यूनिवर्सल एसी इनपुट / पूर्ण रेंज
2. पूरी तरह से अलग-थलग प्लास्टिक के मामले
3. सुरक्षा: शॉर्ट सर्किट / अधिभार (APV केवल) / अधिक वोल्टेज
APV श्रृंखला के लिए लगातार वोल्टेज मोड
एपीसी श्रृंखला के लिए लगातार चालू मोड
4. IP30 डिजाइन
5. सामना 5 सेकंड के लिए 300VAC उछाल इनपुट (APV / सी -25 / 35)
6. कक्षा 2 यूनिट बिजली / पास LPS (एपीसी-25-350 व एपीसी-35-350 / 500 के लिए छोड़कर)
7. अलगाव वर्ग द्वितीय, कोई FG
8. मुक्त हवा संवहन द्वारा शीतलक
9. 2100% पूरा लोड जलाने में परीक्षण
10 कम लागत, उच्च विश्वसनीयता
11. एलईडी प्रकाश व्यवस्था के लिए उपयुक्त है और आगे बढ़ साइन अनुप्रयोगों
12. 2 साल की वारंटी
विद्युत आपूर्ति एपीसी -25 25W एकल आउटपुट विशेषताएं:
1. लगातार चालू मोड बिजली की आपूर्ति
2. यूनिवर्सल एसी इनपुट / पूर्ण रेंज
3. सामना 5 सेकंड के लिए 300VAC उछाल इनपुट
4. सुरक्षा: शॉर्ट सर्किट / अधिक वोल्टेज
5. पूरी तरह से अलग-थलग प्लास्टिक के मामले
6. छोटे और कॉम्पैक्ट आकार
7. मुक्त हवा संवहन द्वारा शीतलक
8. IP30 डिजाइन
9. 100% पूरा लोड जलाने में परीक्षण
10 एलईडी प्रकाश व्यवस्था के लिए उपयुक्त है और आगे बढ़ साइन अनुप्रयोगों
11. कम लागत / उच्च विश्वसनीयता
12. 2 साल की वारंटी
एपी श्रृंखला बिजली की आपूर्ति:
APV सीरीज:
एकल आउटपुट एलईडी बिजली की आपूर्ति: APV-12 श्रृंखला, APV -16 सीरीज, APV -25 सीरीज, APV -35 सीरीज
एपीसी सीरीज:
एकल आउटपुट एलईडी बिजली की आपूर्ति: एपीसी-12 श्रृंखला, एपीसी -16 सीरीज, एपीसी -25 सीरीज, एपीसी -35 सीरीज
एपीसी -25 25W एकल आउटपुट एलईडी बिजली की आपूर्ति की त्वरित विवरण:
एपीसी -25 सीरीज (सीसी मोड) | ||||
मॉडल नं। | उत्पादन | कब सहने। | आर एंड एन | Effi। |
एपीसी-25-350 | 25 ~ 70V, 350mA | ± 8% | 300mV | 83% |
एपीसी-25-500 | 15 ~ 50V, 500mA | ± 8% | 300mV | 83% |
एपीसी-25-700 | 11 ~ 36V, 700mA | ± 8% | 300mV | 83% |

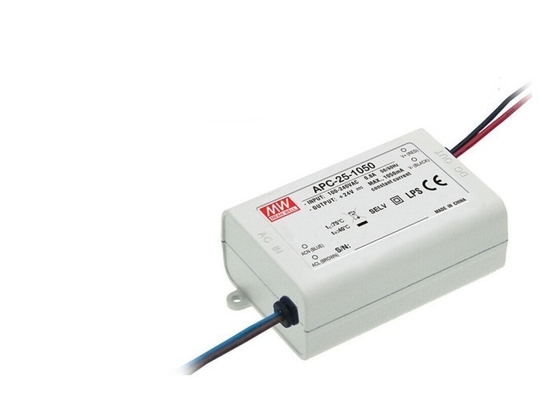

एपीसी-25-1050 | 9 ~ 24V, 1050mA | ± 8% | 300mV | 83% |
AP-25 के विनिर्देशों:
मॉडल नं। | एपीसी -25 / 35 | |
एसी इनपुट वोल्टेज रेंज | 90 ~ 264VAC; 127 ~ 370VDC | |
एसी दबाव वर्तमान (अधिकतम)। | कोल्ड स्टार्ट, 230VAC 45A पर | |
अधिक वोल्टता से संरक्षण | 110% ~ 145% रेटेड उत्पादन में वोल्टेज | |
वोल्टेज प्रतिरोधकता | मैं / पीओ / पी: 3kVAC | |
वर्किंग टेम्परेचर | -30 ~ + 70celsius (उत्पादन स्थानीय कर से मुक्ति की अवस्था देखें) | |
कंपन | 10 ~ 500Hz, 2 जी में 10 मिनट / 1 चक्र, 60 मिनट प्रत्येक के साथ के लिए अवधि एक्स, वाई, जेड कुल्हाड़ियों | |
सुरक्षा मानकों | UL8750 अनुमोदित (छोड़कर एपीसी-25-350 व एपीसी-35-350 के लिए / 500); डिजाइन टीयूवी EN60950-1 करने के लिए देखें | |
ईएमसी मानकों | EN55022 कक्षा बी, EN61000-3-2 वर्ग एक, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11 | |
संबंध | इनपुट | दर्जा उल, 18AWGx2C (15 सेमी) |
उत्पादन | दर्जा उल, 18AWGx2C (15 सेमी) | |
आयाम (LxWxH) (मिमी) | 84x 57x 29.5 |
ध्यान दें:
1. सभी मानकों को विशेष रूप से उल्लेख नहीं किया और परिवेश के तापमान के 25 ℃ 230VAC इनपुट, मूल्यांकन लोड पर मापा जाता है।
2. लहर और शोर एक 12 "मुड़ जोड़ी तार एक 0.1uF और 47uF समानांतर संधारित्र के साथ समाप्त उपयोग करके बैंडविड्थ की 20MHz पर मापा जाता है।
3. सहिष्णुता: सहिष्णुता, लाइन विनियमन और लोड विनियमन की स्थापना भी शामिल है।
4. Derating कम इनपुट वोल्टेज के तहत जरूरत हो सकती है। अधिक जानकारी के लिए स्थिर विशेषता की जाँच करें।
5. बिजली की आपूर्ति एक घटक है कि अंतिम उपकरणों के साथ संयोजन में संचालित किया जाएगा के रूप में माना जाता है। चूंकि ईएमसी प्रदर्शन से प्रभावित हो जाएगा
पूरा स्थापना, अंतिम उपकरण निर्माताओं पूरा स्थापना पर फिर से फिर से योग्य होगा ईएमसी निर्देशक।
6. इकाई यूरोपीय संघ के देशों में प्रकाश अनुप्रयोगों के लिए उपयुक्त नहीं हो सकता है। इकाई के संभावित इस्तेमाल के लिए अपने स्थानीय अधिकारियों के साथ की जाँच करें।
एपीसी -25 सीरीज पत्रक:
